Czujnik wałka rozrządu to jeden z tych elementów, które rzadko kto wymienia profilaktycznie – a potrafi narobić sporego zamieszania, gdy odmówi posłuszeństwa. Silnik zaczyna się dziwnie zachować, czasem nie odpali w ogóle, a na tablicy zapala się check engine. W tym artykule tłumaczę co to za element, jak działa i po czym poznać że jest do wymiany.
Co to jest czujnik wałka rozrządu i do czego służy?
Czujnik wałka rozrządu (nazywany też CMP – Camshaft Position Sensor) to niewielki sensor zamontowany w głowicy silnika, skierowany w stronę koła sygnałowego na wałku rozrządu. Jego zadaniem jest wysyłanie do sterownika silnika informacji o tym, w jakiej pozycji aktualnie znajduje się wałek rozrządu – czyli pośrednio o tym, w jakiej fazie pracy są zawory ssące i wydechowe.
Na podstawie tego sygnału sterownik wie, kiedy podać paliwo do konkretnego cylindra i kiedy wyzwolić iskrę. W silnikach benzynowych z sekwencyjnym wtryskiem paliwa każdy wtryskiwacz strzela osobno – do tego potrzebna jest precyzyjna informacja o pozycji rozrządu. W układach z pompowtryskiwaczami czujnik dodatkowo steruje zaworem elektromagnetycznym. Bez tej informacji komputer nie jest w stanie prawidłowo zsynchronizować wtrysku z zapłonem.
Czujnik działa na zasadzie efektu Halla – obroty koła zębatego na wałku rozrządu powodują zmiany pola magnetycznego, które czujnik zamienia na sygnał elektryczny wysyłany do ECU. Współpracuje ściśle z czujnikiem wału korbowego (CKP) – razem dają sterownikowi pełny obraz tego, co dzieje się wewnątrz silnika.
CMP a CKP – nie mylić. Czujnik wałka rozrządu (CMP) to nie to samo co czujnik wału korbowego (CKP). Oba współpracują ze sobą, ale montowane są w różnych miejscach i generują inne kody błędów. Problemy z CMP to zwykle P0340-P0349, z CKP – P0335-P0339.
Objawy usterki czujnika wałka rozrządu
Awaria CMP może dawać różne objawy w zależności od tego, czy czujnik padł całkowicie, czy tylko generuje nieregularny sygnał. Przy całkowitej awarii silnik może nie odpalić w ogóle – sterownik nie dostaje sygnału synchronizującego i nie podaje paliwa. To bardziej typowe dla starszych konstruacji, gdzie CMP był jedynym źródłem tej informacji. W nowszych autach ECU potrafi w pewnym zakresie pracować na samym sygnale z CKP, ale w trybie awaryjnym z ograniczoną mocą.
Przy częściowej awarii lub „klekoczącym” czujniku objawy są bardziej podstępne. Na forum mondeoklubpolska.pl opisywany był przypadek 1.8 Zetec, gdzie silnik na zimno działał normalnie, a po rozgrzaniu przy dynamicznym przyspieszaniu dusił się i gasił – bez żadnych błędów w pamięci. Dopiero pomiar rezystancji czujnika po podgrzaniu suszarką ujawnił problem – opór zmieniał się wraz z temperaturą.

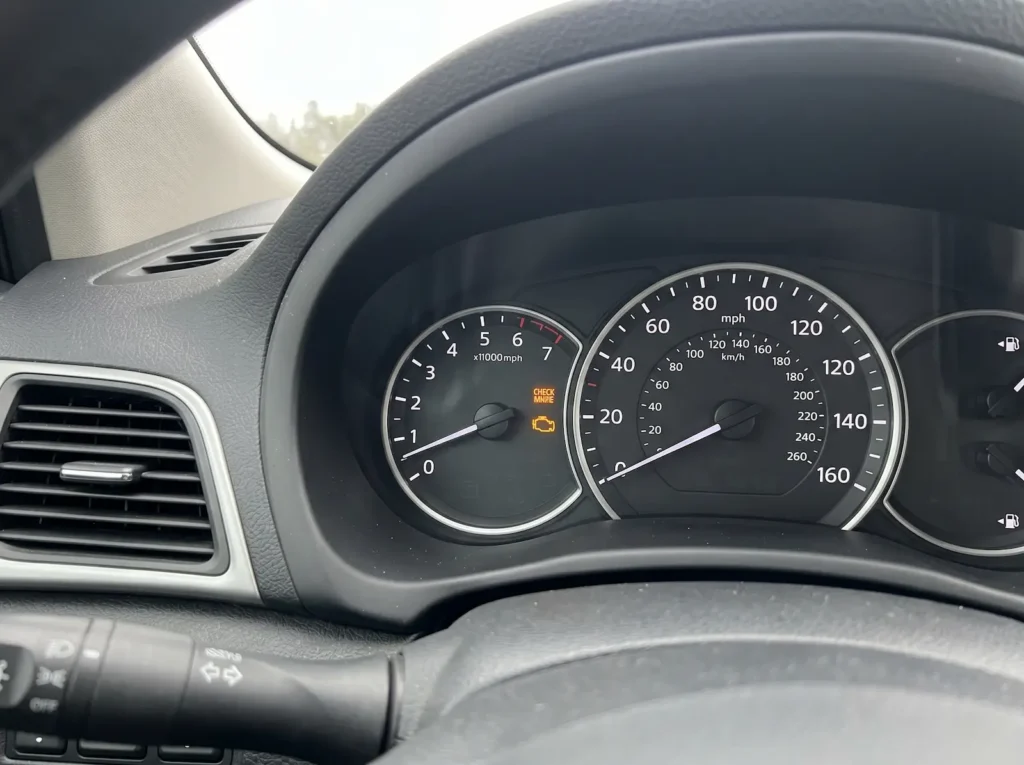

Najczęstsze objawy psującego się czujnika wałka rozrządu to: trudności z odpalaniem na ciepłym silniku (na zimno wchodzi, na gorącym kręci i nie łapie), nierówna praca na biegu jałowym, szarpanie i chwilowe zaniki mocy przy przyspieszaniu, niespodziewane gaśnięcie na postoju oraz zapalona kontrolka check engine z kodem P0340 lub P0341 w pamięci sterownika.
| Objaw | Możliwa przyczyna po stronie CMP | Co sprawdzić najpierw |
|---|---|---|
| Silnik nie odpala (kręci rozrusznikiem) | Brak sygnału z CMP – ECU nie podaje paliwa | Kod błędu OBD, ewentualnie też CKP |
| Trudne odpalanie na gorącym silniku | CMP traci sygnał po rozgrzaniu (awaria termiczna) | Test podgrzania czujnika, zmiana oporu |
| Nierówna praca, szarpanie przy gazie | Nieregularny sygnał CMP – błędne timowanie wtrysku | Skaner OBD, dane na żywo z CMP |
| Silnik gaśnie na biegu jałowym | Zanikający sygnał CMP przy niskich obrotach | Wtyczka, przewody, sam czujnik |
| Check engine + P0340/P0341 | Usterka obwodu CMP lub brak/nieprawidłowy sygnał | Stan wtyczki, okablowanie, czujnik |
| Wyższe spalanie, dym z wydechu | Nieprawidłowy kąt wtrysku przez błędny sygnał CMP | Diagnostyka po odczycie kodów |
Kody błędów przy awarii CMP – co oznacza P0340 i P0341?
Przy usterces czujnika wałka rozrządu skaner OBD najczęściej pokaże jeden z kilku powiązanych kodów. P0340 to brak sygnału z CMP – ECU nie dostaje żadnego impulsu z czujnika. P0341 to trochę inna sprawa: sygnał jest obecny, ale nie zgadza się z oczekiwaną pozycją względem CKP. Ten drugi kod często pojawia się nie przy samym czujniku, ale przy rozciągniętym łańcuchu rozrządu lub przestawionym pasku. Warto o tym wiedzieć, bo wymiana CMP w przypadku P0341 nie musi rozwiązać problemu – jeśli łańcuch jest luźny, kod wróci.
Na forum mondeoklubpolska.pl był opisywany przypadek Mondeo 2.5 V6, gdzie P0340 nie znikał nawet po wymianie czujnika na nowy zamiennik firmy FAE. Ostatecznie okazało się, że winowajcą była zalana wtyczka przy pokrywie rozrządu – cieknący płyn wspomagania dostał się do złącza i powodował fałszywe odczyty. Samo czyszczenie połączeń i uszczelnienie wtyczki rozwiązało sprawę.
Przy kodzie P0340 zakres podejrzeń to: uszkodzony sam czujnik, przerwa lub zwarcie w wiązce przewodów do czujnika, korozja w złączu elektrycznym, uszkodzone koło sygnałowe na wałku rozrządu. Przy P0341 dochodzi do tego: rozciągnięty łańcuch rozrządu, przestawiony pasek, zużyte koła VVT, problem z zaworem zmiennych faz rozrządu.
Jak sprawdzić czujnik wałka rozrządu?

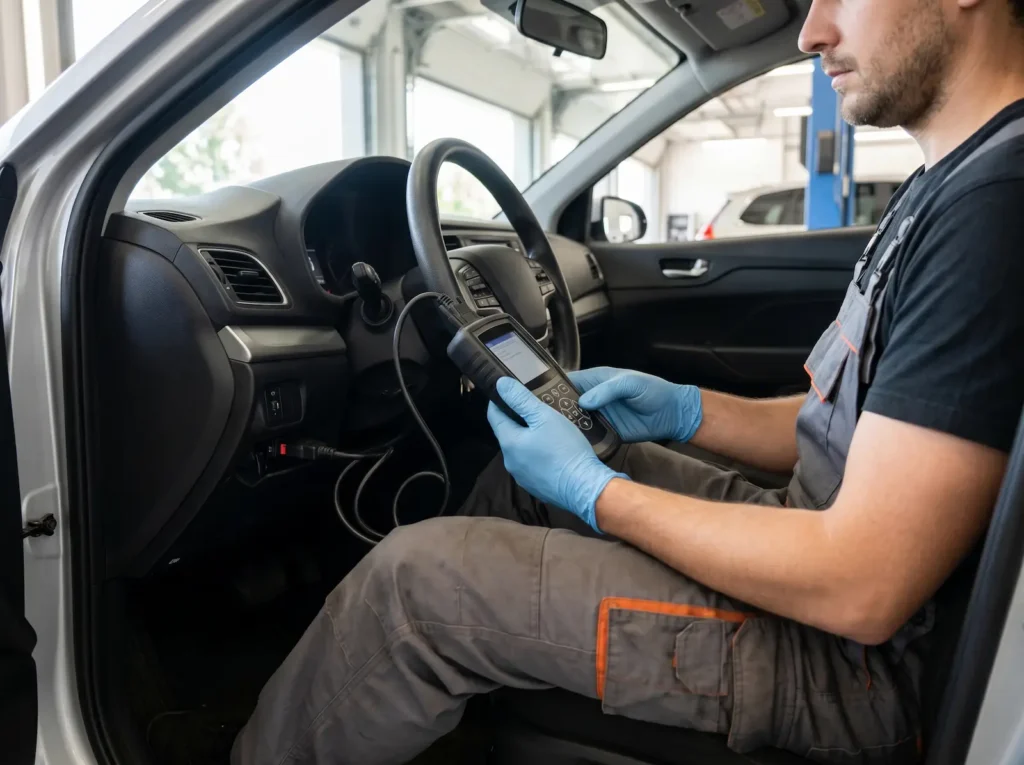

Pierwsza rzecz to odczyt kodów błędów skanerem OBD. Bez tego trudno powiedzieć, w którym miejscu szukać problemu. Tanie czytniki za 100-200 zł pokażą kody, ale nie pokażą danych na żywo z czujnika – do tego potrzeba lepszego skanera lub wizyty w warsztacie z przyzwoitym sprzętem.
Samodzielnie można zrobić kilka rzeczy. Po pierwsze – oglądnąć czujnik z zewnątrz. Szukasz pęknięć obudowy, śladów wycieku oleju na wtyczce, śladów korozji na stykach. Często wystarczy wypiąć wtyczkę, dobrze ją wyczyścić spreyem kontaktowym i wpiąć z powrotem – i problem znika. Po drugie – multimetrem sprawdzić rezystancję czujnika (wartości podaje producent czujnika lub instrukcja serwisowa), a przy okazji sprawdzić napięcie zasilania na wtyczce – powinno być ok. 5V. Po trzecie – jeśli podejrzewasz awarię termiczną (na zimno działa, na gorącym nie), możesz podgrzać czujnik suszarką do włosów i sprawdzić, czy zmienia się jego opór.
Głębsza diagnostyka – obserwacja sygnału oscyloskopem, sprawdzanie synchronizacji CMP z CKP w danych na żywo – to już robota dla warsztatu z profesjonalnym sprzętem. Sam tego nie zrobię bez porządnego skanera diagnostycznego, więc jeśli proste sprawdzenie wtyczki i okablowania nic nie da, jadę do kogoś z dobrym testerem.
Ile kosztuje czujnik wałka rozrządu i jego wymiana?
Sam czujnik CMP to na ogół 50-250 zł za zamiennik dobrej marki (Delphi, Febi Bilstein, NTY, Bosch). Czujniki OEM, czyli z logo producenta auta, kosztują 200-500 zł. Przy mało popularnych silnikach lub konkretnych wersjach wyposażenia zdarzają się też ceny wyższe. Kupowanie najtańszych zamienników bez nazwy to ryzyko – czujnik to element wrażliwy na jakość wykonania, a różnica w cenie między „chinszczykiem” a przyzwoitym zamiennikiem to często 40-60 zł.
Robocizna w warsztacie zależy głównie od dostępności czujnika. Przy łatwo dostępnym czujniku (np. na wierzchu głowicy w Passacie B5 lub Focusie Mk2) to 15-30 minut pracy – czyli 80-150 zł. Przy czujniku schowanym za innymi elementami czas się wydłuża i cena może skoczyć do 200-400 zł. Całkowity koszt naprawy to najczęściej 150-600 zł, rzadko więcej.
| Element kosztu | Widełki cenowe | Uwagi |
|---|---|---|
| Czujnik CMP – zamiennik | 50-250 zł | Delphi, Febi, Bosch, NTY |
| Czujnik CMP – OEM | 200-500 zł | Logo producenta auta |
| Robocizna – łatwy dostęp | 80-150 zł | 15-30 min, czujnik na wierzchu |
| Robocizna – trudny dostęp | 150-400 zł | Demontaż elementów przy czujniku |
| Diagnostyka OBD | 50-100 zł | Odczyt i skasowanie kodów |
| Łącznie typowy przypadek | 150-600 zł | Popularne modele, dobry zamiennik |
Z czym można pomylić objawy awarii CMP?
Objawy awarii czujnika wałka rozrządu mocno pokrywają się z kilkoma innymi usterkami. Najczęstsze pomyłki to:
- Czujnik wału korbowego (CKP) – objawy praktycznie identyczne. Oba czujniki współpracują ze sobą i oba wpływają na synchronizację wtrysku i zapłonu. Różnica: CKP daje kody P0335-P0339, CMP daje P0340-P0349. Przy braku skanera OBD rozróżnienie bez wymiany jednego z nich jest trudne.
- Cewki zapłonowe – wypadanie zapłonu, szarpanie, nierówna praca silnika to objawy wspólne. Przy awarii cewki zwykle problemy dotyczą jednego cylindra i pojawiają się kody P030X (wypadanie zapłonu konkretnego cylindra). Przy awarii CMP problemy są bardziej „globalne” – wszystkie cylindry pracują źle. Więcej o tym w artykule o objawach awarii cewki zapłonowej.
- Luzny łańcuch / przestawiony pasek rozrządu – kod P0341 często nie jest winą samego czujnika, ale przestawionym timingiem rozrządu. Szczególnie przy rozciągniętym łańcuchu w silnikach z wysokim przebiegiem (powyżej 150-200 tys. km). Przed wymianą CMP przy P0341 warto sprawdzić stan rozrządu.
- MAP sensor lub przepływomierz – wyższe spalanie, utrata mocy i niestabilna praca mogą sugerować problem z pomiarem powietrza, nie z timingiem. Przy awarii MAP sensora lub przepływomierza kody błędów będą jednak w zupełnie innym zakresie.
Wymiana czujnika CMP – czy można to zrobić samodzielnie?

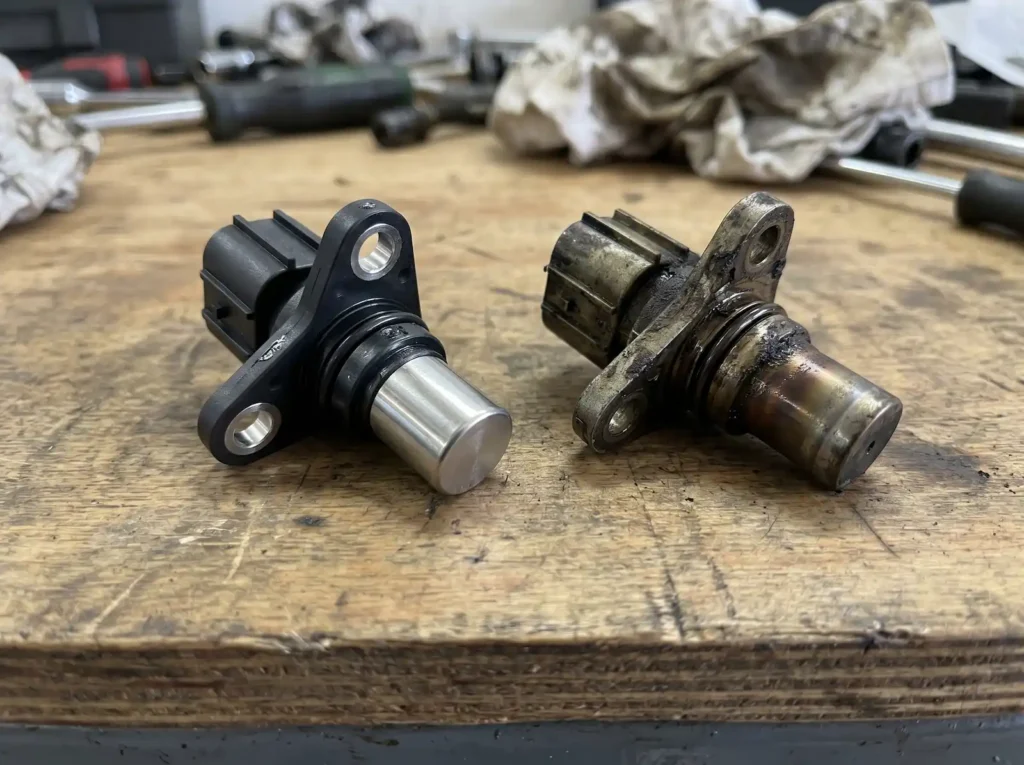

W większości aut wymiana czujnika wałka rozrządu jest prosta – odkręcasz jedną śrubę mocującą, wypiąć wtyczkę, wsunąć nowy, zakręcić. Przy łatwo dostępnym czujniku (np. z tyłu głowicy lub z boku bloku) to robota na 20 minut. Jedyne co warto zapamiętać: po wymianie trzeba skasować błąd z pamięci sterownika, bo samo odłączenie akumulatora na chwilę może nie wystarczyć. Jeśli nie masz czytnika OBD, możesz pojechać do dowolnego warsztatu po skasowanie kodu – to kwestia 5 minut i 30-50 zł.
Komplikacje pojawiają się, gdy czujnik siedzi głęboko lub wymagany jest demontaż kolektora czy innych elementów. W takich przypadkach lepiej ocenić własne możliwości przed zabraniem się do roboty. Przy niektórych silnikach (np. część jednostek VAG) czujnik jest w dosyć niewygodnym miejscu i bez podnośnika lub kanału jest to trudna praca. Warto też przy okazji sprawdzić oring lub uszczelkę pod czujnikiem – jeśli pękła, będzie przeciek oleju.
FAQ
Czy można jeździć z uszkodzonym czujnikiem wałka rozrządu?
Technicznie – w niektórych autach tak, przez jakiś czas. Nowsze sterowniki silnika potrafią awaryjnie korzystać z samego sygnału CKP i kontynuować pracę w trybie ograniczonym. Problem polega na tym, że nie wiesz, kiedy ten tryb awaryjny przestanie wystarczać i silnik zgaśnie w połowie drogi. Przy całkowitej awarii CMP silnik po prostu nie odpalił. Nie warto ryzykować – czujnik to kilkadziesiąt do kilkuset złotych, a nie naprawione w porę problemy mogą się odbić na katalizatorze lub świecach.
Jak długo działa czujnik wałka rozrządu?
Nie ma sztywnego interwału wymiany CMP. W normalnych warunkach czujnik działa przez cały okres eksploatacji auta – czyli 200-300 tys. km i więcej. Przyspieszone zużycie powodują: wycieki oleju zalewające czujnik i wtyczkę, przegrzewanie silnika, drgania mechaniczne (np. przy luźnym rozrządzie), korozja złącz elektrycznych. Przy autach starszych, z przebiegami powyżej 150 tys. km, warto przy każdym poważniejszym serwisie rzucić okiem na stan czujnika i jego okablowania.
Czy nowy czujnik CMP trzeba kodować lub adaptować?
W zdecydowanej większości aut – nie. Wymieniasz czujnik, kasujesz błąd skanerem OBD i po problemie. W niektórych nowszych samochodach z systemem zmiennych faz rozrządu (VVT, VANOS, VVTi) sterownik może po wymianie potrzebować przejazdu testowego, żeby na nowo skalibrować fazy. Żadnego kodowania w warsztacie to nie wymaga – samo przejedzie się po skasowaniu błędu. Wyjątek mogą stanowić niektóre jednostki przy skomplikowanych układach VVT, gdzie instrukcja serwisowa zaleca procedurę adaptacji po wymianie – ale to rzadkość.
Czy warto kupować używany czujnik wałka rozrządu?
Nie. Czujniki z rozbiórki to zły pomysł – nie znasz historii elementu, nie wiesz ile przepracował i w jakich warunkach. Biorąc pod uwagę że nowy zamiennik dobrej marki kosztuje 80-150 zł, a robocizna przy wymianie używanego jest taka sama jak przy nowym – nie ma ekonomicznego uzasadnienia dla oszczędzania na tym elemencie. Ryzykujesz, że po miesiącu wyląduje ten sam problem.
Co zrobić, gdy wymiana CMP nie pomogła i kod wraca?
Przy P0340 – sprawdź dokładnie okablowanie od wtyczki czujnika do sterownika. Przetarcia na ostrych krawędziach, zwilgocone złącza pośrednie, korozja w szufladce bezpieczników. Na forum mondeoklubpolska.pl mnóstwo przypadków, gdzie problem leżał właśnie w wiązce, a nie w czujniku. Przy P0341 – sprawdź stan rozrządu, szczególnie przy wyższych przebiegach. Luźny łańcuch lub przestawiony pasek da ten sam kod. Głębsza diagnostyka okablowania i sygnałów to robota dla warsztatu z oscyloskopem.
