MAP sensor (Manifold Absolute Pressure) to czujnik mierzący ciśnienie bezwzględne w kolektorze ssącym. Komputer silnika (ECU) potrzebuje tych danych, aby wiedzieć, ile paliwa ma podać do cylindrów. Bez sprawnych informacji z tego czujnika silnik głupieje, przechodzi w tryb awaryjny i traci moc.
Fundamentalne jest zrozumienie, że ten czujnik to „oko” sterownika na to, co dzieje się wewnątrz kolektora. W silnikach wolnossących bada on podciśnienie, a w tych z turbiną mierzy również ciśnienie doładowania. Każde przekłamanie sygnału kończy się złą mieszanką paliwowo-powietrzną.
Jakie są najczęstsze objawy uszkodzonego czujnika MAP?
Kiedy ten czujnik zaczyna świrować, auto daje znać na kilka sposobów. Najbardziej wkurzające jest szarpanie podczas dodawania gazu, przypominające wypadanie zapłonu. Często towarzyszy temu falowanie obrotów na biegu jałowym, bo komputer nie potrafi ustalić stabilnej dawki paliwa. Jeśli widzisz czarny dym z wydechu i czujesz zapach benzyny, czujnik prawdopodobnie „zawiesił się” na wysokim napięciu.
Zdarza się też, że auto jedzie normalnie, aż nagle traci 50% mocy i zapala się „Check Engine”. W dieslach błąd ten często mylony jest z awarią turbosprężarki. Silnik wchodzi w tryb awaryjny, ograniczając obroty, aby nie dopuścić do stopienia tłoków przez zbyt bogatą mieszankę.
Uszkodzony MAP sensor może zniszczyć Twój katalizator lub zapchać filtr DPF w kilka dni przez nadmiar sadzy.
Co to właściwie jest ten MAP sensor i jak działa?
To małe urządzenie wykorzystuje technologię MEMS, czyli mikroskopijną membranę krzemową zamkniętą w obudowie. Pod wpływem ciśnienia w kolektorze ta membrana wygina się, zmieniając oporność elektryczną wewnętrznego układu. Elektronika przerabia to na sygnał napięciowy wysyłany prosto do komputera auta.
Większość tych czujników pracuje w zakresie od 0,5 V do 4,5 V. Na zgaszonym silniku czujnik widzi ciśnienie atmosferyczne, co służy sterownikowi do kalibracji. Podczas jazdy na luzie podciśnienie jest duże, więc napięcie spada. Przy pełnym gazie ciśnienie rośnie, a razem z nim napięcie sygnału.
Najważniejsze jest to, że każda nieszczelność w dolocie oszukuje czujnik, podając mu błędne dane o faktycznym obciążeniu silnika.
Czym różni się MAP sensor od przepływomierza MAF?
To częste pytanie moich klientów. Przepływomierz (MAF) mierzy masę powietrza przelatującego przez rurę dolotową za pomocą gorącego drutu. MAP sensor nie patrzy na masę, tylko na ciśnienie panujące już w samym środku kolektora. System oparty na czujniku ciśnienia (Speed-Density) jest znacznie odporniejszy na brud i kurz niż delikatne przepływomierze.
Wielu tunerów wywala przepływomierze i przechodzi tylko na MAP sensor przy modyfikacjach na duże moce. Wynika to z faktu, że MAP sensor nie blokuje przepływu powietrza w dolocie. Jest on również niewrażliwy na zawirowania powietrza, potrafiące oszukać zwykły przepływomierz.
Istotne jest również to, że w nowszych autach znajdziesz czujniki TMAP. Łączą one w jednej obudowie pomiar ciśnienia oraz temperatury powietrza.
| Cecha | MAP Sensor | MAF Sensor (Przepływomierz) |
| Miejsce montażu | Kolektor ssący | Rura za filtrem powietrza |
| Odporność na brud | Wysoka | Niska (bardzo delikatny) |
| Metoda pomiaru | Ciśnienie (pośrednia) | Masa powietrza (bezpośrednia) |
| Główny wróg | Olej i nagar | Kurz i wilgoć |
| Awaryjność | Średnia | Wysoka |

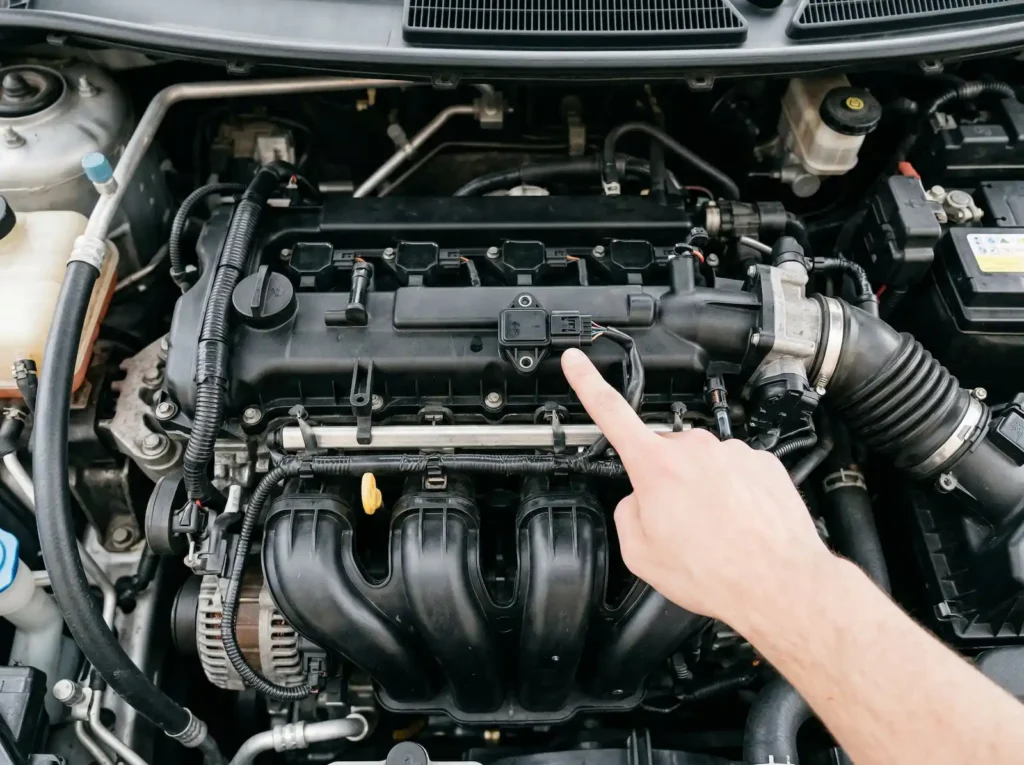

Gdzie szukać tego czujnika pod maską?
Lokalizacja zależy od fantazji inżynierów, ale zazwyczaj znajdziesz go w trzech miejscach. Najczęściej jest przykręcony bezpośrednio do plastikowego kolektora dolotowego jedną śrubką. W starszych autach japońskich montowali go na grodzi silnika, łącząc go z kolektorem gumowym wężykiem. W dieslach grupy VAG (np. 1.9 TDI) szukaj go na rurze biegnącej od intercoolera do silnika.
Jeśli nie widzisz go na wierzchu, zdejmij plastikową osłonę silnika. Szukaj małej kostki z trzema lub czterema pinami, mającej bezpośrednie połączenie z wnętrzem dolotu. Czasem jest ukryty blisko przepustnicy, co utrudnia do niego dostęp bez demontażu innych gratów.
Jeśli Twój czujnik jest połączony wężykiem, sprawdź najpierw, czy ten wężyk nie pękł lub nie spadł.

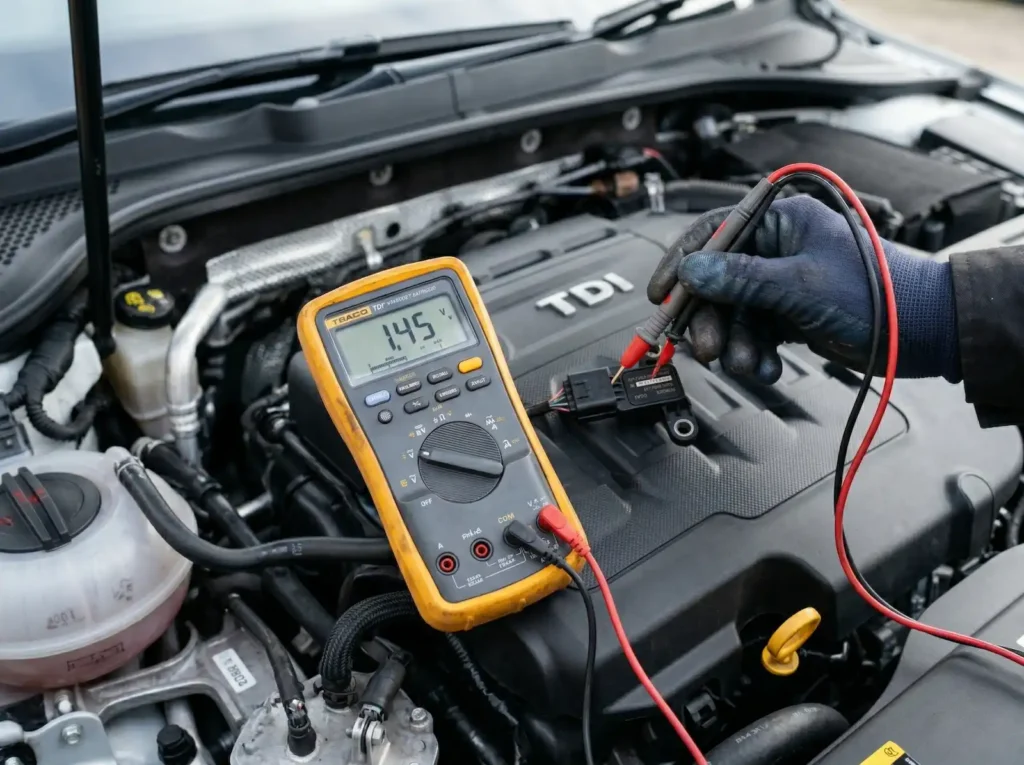

Jak sprawdzić MAP sensor miernikiem? Instrukcja dla każdego
Nie musisz być inżynierem z NASA, żeby to ogarnąć. Potrzebujesz najprostszego multimetru za 30 złotych i kogoś do pomocy. Najpierw ustaw miernik na zakres 20V DC.
Krok po kroku:
- Włącz zapłon, ale nie odpalaj silnika.
- Wbij cienką szpilkę w przewód sygnałowy przy wtyczce (zazwyczaj środkowy, sprawdź schemat dla swojego auta).
- Przyłóż czerwony kabel miernika do szpilki, a czarny do masy (dowolny metalowy element silnika).
- Odczytaj wartość – przy zgaszonym silniku powinieneś zobaczyć około 4,0 V – 4,5 V (ciśnienie atmosferyczne).
- Odpal silnik i zostaw go na wolnych obrotach – napięcie powinno spaść do około 1,0 V – 1,5 V.
- Poproś pomocnika o gwałtowne „depnięcie” gazu i puszczenie – napięcie musi błyskawicznie skoczyć do góry i równie szybko wrócić do normy.
Jeśli napięcie stoi w miejscu albo zmienia się bardzo powoli, czujnik jest trupem. Prawidłowo działający element reaguje natychmiast na każdy ruch przepustnicy.
Fundamentalne jest sprawdzenie, czy do czujnika dochodzi zasilanie 5V. Bez tego prądu nawet nowy sensor nie wyśle żadnego sygnału do komputera.
Dlaczego czujniki MAP padają? Poznaj zabójców
Największym wrogiem tego elementu jest olej i nagar. W autach mających niesprawny system EGR, spaliny mieszają się z mgłą olejową z odmy. Tworzy to gęstą maź, zaklejającą delikatną membranę czujnika. Często spotykam to w silnikach diesla, gdzie odma olejowa puszcza zbyt dużo syfu do dolotu.
Wibracje silnika to kolejny powód. Nowoczesne jednostki trzycylindrowe trzęsą się jak galareta, co prowadzi do pękania lutów wewnątrz elektroniki czujnika. Woda też robi swoje – mycie silnika myjką ciśnieniową bez osłonięcia wtyczek to proszenie się o kłopoty. Elektrokorozja pinów we wtyczce potrafi przekłamać sygnał o 0,5 V, co wystarczy do kompletnego rozregulowania pracy silnika.
W wielu przypadkach czujnik jest sprawny, a winę ponosi zapchany kanał dolotowy prowadzący do niego.
Czy czyszczenie MAP sensora ma sens?

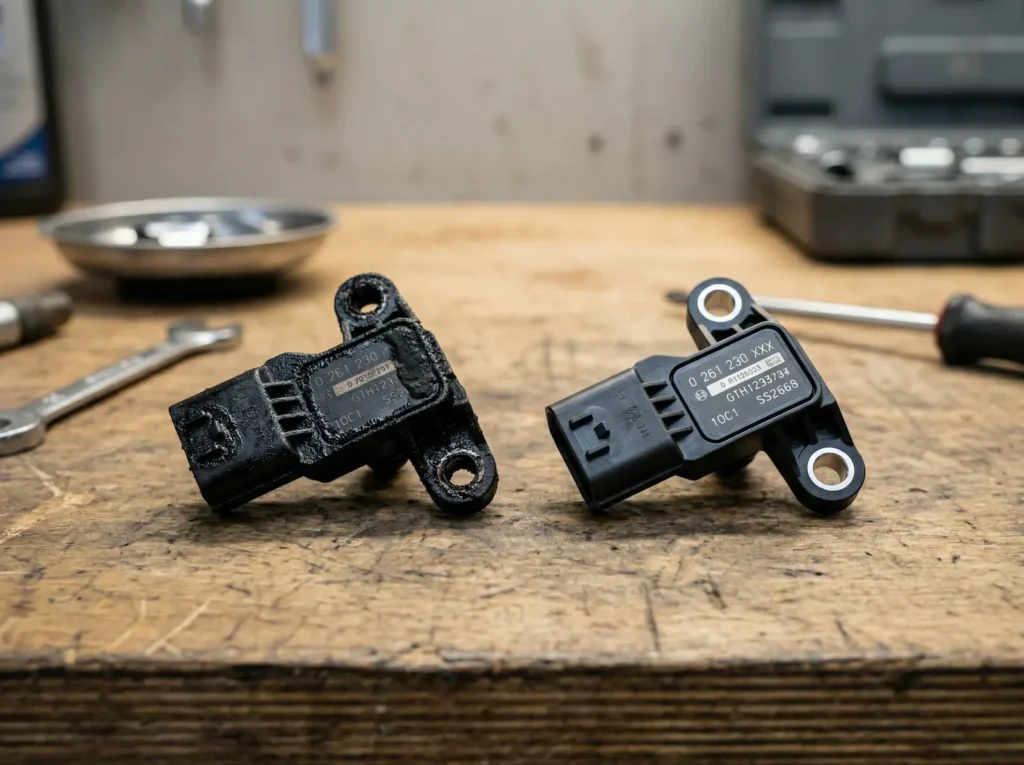

Wielu moich kolegów mówi, że to strata czasu, ale ja mam inne zdanie. Jeśli czujnik nie jest spalony elektrycznie, a jedynie zalepiony olejem, czyszczenie może mu przywrócić życie. Musisz jednak być delikatny jak przy operacji na otwartym sercu. Używaj tylko dedykowanych preparatów typu „MAF/MAP Cleaner” lub czystego alkoholu izopropylowego (IPA).
Nigdy nie wkładaj do środka czujnika śrubokrętów, wykałaczek ani drutów. Membrana jest tak cienka, że dotknięcie jej czymkolwiek twardym kończy się jej przebiciem. Po prostu psikaj preparatem do środka otworu, trzymając czujnik tak, aby brud mógł swobodnie wypłynąć na zewnątrz. Po zabiegu daj mu co najmniej 20 minut na całkowite wyschnięcie przed montażem.
Pamiętaj, że użycie agresywnego zmywacza do hamulców może rozpuścić uszczelki wewnątrz sensora.
Ile kosztuje naprawa i jaki czujnik kupić?
Wymiana tego elementu to jedna z tańszych napraw, o ile nie pójdziesz w najtańsze chińskie zamienniki. Tanie podróbki z portali aukcyjnych często mają źle skalowaną charakterystykę. Silnik na nich niby chodzi, ale będzie palił o litr więcej albo wywalał błędy przy dużym obciążeniu. Zawsze polecam kupno oryginału (OE) lub markowego zamiennika firm takich jak Bosch, Delphi czy Denso.
Wymiana w większości aut zajmuje 10 minut i wymaga tylko jednego śrubokręta. Jeśli mechanik chce od Ciebie za to 200 złotych samej robocizny, to znaczy, że szuka łatwowiernej osoby (chyba że dostęp wymaga zdjęcia kolektora).
| Rodzaj części | Przybliżona cena | Moja opinia |
| Oryginał (OE) | 350 – 800 zł | Najpewniejszy wybór, zwłaszcza w hybrydach i nowych autach. |
| Markowy zamiennik | 150 – 300 zł | Idealny kompromis. Bosch czy Delphi to często to samo co oryginał. |
| Tani zamiennik | 40 – 100 zł | Loteria. Często przekłamują wartości ciśnienia. |
Fundamentalne jest sprawdzenie numeru części ze starego czujnika. Nawet jeśli wyglądają tak samo, mogą mieć inny zakres pomiarowy (np. 2-barowy zamiast 3-barowego).
Historia pewnej Insignii
Przyjechał do mnie gość Oplem Insignią 2.0 CDTI. Auto jechało normalnie pod górkę, a potem nagle „brak mocy” i tryb awaryjny. Inny mechanik chciał mu już regenerować turbinę za 1500 złotych. Podłączyłem komputer i zobaczyłem błąd P0106 – sygnał poza zakresem.
Wykręciłem MAP sensor i okazało się, że nie widać nawet dziurki pomiarowej. Był tak oblepiony czarną mazią z EGR-u, że wyglądał jak kulka smoły. Po dokładnym wymyciu czujnika i wyczyszczeniu gniazda w kolektorze, auto odżyło. Właściciel zaoszczędził górę pieniędzy, bo winny był drobiazg, a nie droga turbosprężarka.
Najważniejsze jest to, że błędy ciśnienia doładowania bardzo często wynikają z brudnego sensora, a nie z mechanicznej awarii turbo.
Jak dbać o ten układ, żeby mieć spokój?
Jeśli chcesz, aby MAP sensor służył wiecznie, dbaj o ogólną kondycję silnika. Regularnie sprawdzaj stan odmy olejowej i czyść przepustnicę. Jeśli Twój samochód ma przebieg powyżej 200 tysięcy kilometrów, warto profilaktycznie wykręcić czujnik raz na rok i zobaczyć, czy nie zarasta nagarem.
Stosuj też porządne filtry powietrza. Drobny piach przechodzący przez tanie filtry działa jak papier ścierny na membranę czujnika. Sprawdzaj też, czy kable idące do wtyczki nie są przetarte o obudowę silnika. Często to właśnie pęknięta izolacja powoduje zwarcie i dziwne zachowanie auta na deszczu.
Warto przy okazji zerknąć na cewkę zapłonową, bo jej przebicia mogą generować zakłócenia elektryczne wpływające na odczyty czujników.
Podsumowanie dla kierowców
MAP sensor to mały element mający ogromny wpływ na jazdę. Nie ignoruj świecącego „Checka” i szarpania, bo zlekceważona usterka czujnika za 200 złotych doprowadzi do zapchania DPF-u kosztującego tysiące. Pamiętaj o prostej diagnostyce miernikiem zanim dasz się namówić na wymianę drogich podzespołów.
Zauważyłeś u siebie podobne objawy? Nie czekaj, aż auto stanie na środku skrzyżowania. Sprawdź swój czujnik MAP już dzisiaj lub podjedź do zaufanego warsztatu na szybką diagnostykę komputerową!
