Mały element wkręcony w króciec wodny przy głowicy – i potrafi namieszać w zachowaniu całego silnika. Zepsutemu czujnikowi temperatury płynu chłodzącego towarzyszą objawy, które łatwo zrzucić na wtryskiwacze, termostat albo „ogólnie coś z silnikiem”. Zebrałem to co najważniejsze – jak go rozpoznać, jak sprawdzić i kiedy po prostu wymieniać.
Czym właściwie jest czujnik temperatury płynu chłodzącego i co robi?
Czujnik temperatury płynu chłodzącego (w nomenklaturze VAG to G62, w ogólnym obiegu – ECT, Engine Coolant Temperature sensor) to termistor wkręcony najczęściej w króciec wodny przy głowicy. Mierzy temperaturę płynu i podaje tę informację do sterownika silnika. Na podstawie tego sygnału ECU ustala skład mieszanki paliwowo-powietrznej, kąt zapłonu i moment wtrysku – czyli de facto to czujnik decyduje, ile paliwa trafi do silnika na zimnym rozruchu i w trakcie nagrzewania.
W wielu autach (np. Golfach IV, Passatach B5 z silnikami 1.9 TDI i benzynowymi) jest jeden czujnik 4-pinowy – dwa styki obsługują ECU, dwa podają sygnał na wskaźnik temperatury na desce rozdzielczej. W starszych konstrukcjach bywają dwa osobne czujniki: jeden tylko do wskaźnika, drugi wyłącznie dla komputera. To ważne przy diagnostyce, bo uszkodzony może być tylko jeden z nich.
Jak działa termistor w czujniku: przy zimnym płynie opór czujnika jest wysoki (kilka tysięcy omów), przy 90°C spada do 200-275 omów. ECU odczytuje zmianę napięcia i przelicza ją na temperaturę według tabeli zapisanej w pamięci. Gdy czujnik się psuje, albo przesyła stały błędny sygnał, albo wartości skaczą losowo.
Jakie objawy daje uszkodzony czujnik temperatury płynu chłodzącego?
Objawy bywają mylące, bo żaden z nich nie wskazuje jednoznacznie tylko na ten czujnik. Mimo to jest kilka sygnałów, na które warto zwrócić uwagę w pierwszej kolejności.
Skacząca lub nieruchoma wskazówka temperatury na liczniku to najczęstszy objaw opisywany na forum.vwgolf.pl. Wskazówka powinna płynnie rosnąć od zimnego do ok. 90°C i tam zostać. Jeśli skacze między 0 a 90°C, nagle opada do zera po nagrzaniu albo wskazuje stale maksimum – czujnik (lub jego okablowanie) jest pierwszym podejrzanym.
Problemy z uruchomieniem ciepłego silnika to drugi charakterystyczny sygnał. Zimny odpala bez problemu, ale po wyłączeniu nagrzanego auta i próbie ponownego uruchomienia po kilku minutach – silnik kopie, gaśnie albo długo kręci rozrusznikiem. Dzieje się tak dlatego, że czujnik podaje ECU błędną informację o zimnym silniku, sterownik wzbogaca mieszankę i silnik „zalewa się” paliwem.
Wyższe zużycie paliwa bez wyraźnego powodu też pasuje do tego obrazu. Skoro ECU myśli, że silnik jest wciąż zimny, utrzymuje wzbogaconą mieszankę dłużej niż powinien. W praktyce to kilka dodatkowych litrów na sto kilometrów, wyraźnie odczuwalnych przy regularnym tankowaniu.
Podwyższone obroty na biegu jałowym po rozgrzaniu silnika, dymienie z wydechu (ciemnawy dym przy zbyt bogatej mieszance) i ogólnie gorsza kultura pracy silnika – to kolejne objawy. Silnik może pracować nierówno, szarpać przy przyspieszaniu albo wykazywać mniejszą moc, szczególnie gdy płyn jest już w temperaturze roboczej.
Kontrolka Check Engine i kody błędów P0115-P0119 w pamięci sterownika to bezpośredni sygnał z ECU. Kod P0116 oznacza zakres sygnału czujnika poza normą, P0117 i P0118 to odpowiednio zbyt niski i zbyt wysoki sygnał. Te kody nie wykluczają jednak problemów z okablowaniem ani złączem – diagnostykę zawsze trzeba zacząć od sprawdzenia kostki i przewodów.
Tabela objawów – czego szukać i dlaczego tak się dzieje
| Objaw | Co może znaczyć | Uwagi |
|---|---|---|
| Wskazówka temperatury skacze lub opada do zera | Uszkodzony czujnik lub złącze | Najczęstszy objaw opisywany na forach VAG |
| Trudny rozruch ciepłego silnika | ECU dostaje sygnał „zimny silnik” i zalewa mieszanką | Zimny odpala normalnie – to cecha charakterystyczna |
| Wyższe spalanie bez powodu | Wzbogacona mieszanka przez błędny sygnał | Może być kilka l/100 km powyżej normy |
| Podwyższone obroty na biegu jałowym | ECU utrzymuje tryb „cold start” | Obroty nie opadają po nagrzaniu |
| Check Engine + kod P0115-P0119 | Błąd bezpośrednio wskazuje czujnik ECT | Zawsze sprawdzić też złącze i przewody |
| Ciemny dym z wydechu | Zbyt bogata mieszanka, niecałkowite spalanie | Podobny objaw do zepsutego wtryskiwacza |
| Wentylator chłodnicy nie włącza się | Brak sygnału temperatury do sterownika wentylatora | Dotyczy aut gdzie czujnik steruje też wentylatorem |
Z czym można pomylić objawy uszkodzonego czujnika temperatury?
Termostat to najczęstszy fałszywy alarm. Zatkany termostat daje bardzo podobne objawy – silnik nie osiąga temperatury roboczej albo przegrzewa się, wskaźnik zachowuje się dziwnie. Sposób na odróżnienie: przy podłączonym czytniku OBD sprawdź dane live. Jeśli temperatura w blokach pomiarowych rośnie normalnie do 90°C, a wskaźnik na liczniku stoi na zimno – problem jest w czujniku G2 (tylko do deski). Jeśli temperatura w blokach nie rośnie wcale mimo rozgrzanego silnika – winny jest raczej termostat.
Uszkodzone okablowanie lub złącze jest odpowiedzialne za spory odsetek przypadków, które wyglądają na awarie czujnika. Na forum.vwgolf.pl pojawia się wątek, gdzie skacząca wskazówka okazała się wynikiem korozji w niebieskiej 4-pinowej kostce przy czujniku G62, nie samego czujnika. Zanim wymienisz czujnik, odepnij kostkę, obejrzyj styki i ewentualnie wyczyść je kontaktem.
Awaria MAP sensora albo przepływomierza daje podobne objawy w obszarze składu mieszanki – wyższe spalanie, gorsza praca silnika, kody błędów. Różnica jest w kodach OBD – MAP sensor generuje błędy z zakresu P0100-P0109, czujnik temperatury P0115-P0119.
Problemy ze wtryskiem paliwa też potrafią dać zbliżone objawy – nierówna praca na biegu jałowym, szarpanie, większe spalanie. Tu diagnostyka OBD z danymi live zazwyczaj szybko wskazuje kierunek.
Jak sprawdzić czujnik temperatury – co można zrobić samemu?
Najprostszy sposób to czytnik OBD i dane live. Podłącz na zimnym silniku i sprawdź wskazanie temperatury płynu – powinno być zbliżone do temperatury otoczenia. Przy 15°C na zewnątrz czujnik nie powinien wskazywać 85°C. Potem obserwuj jak temperatura rośnie w trakcie nagrzewania. Powinna płynnie dochodzić do ok. 90°C i tam się zatrzymać po otwarciu termostatu. Skoki, zatrzymania w połowie drogi albo brak zmian w ogóle – to sygnały do dalszej diagnostyki.
Przy autach VAG z dostępem do VCDS można sprawdzić bloki pomiarowe: w silnikach VAG porównaj odczyty z grupy 01-Engine (blok 007, pozycja temperatura płynu G62) z grupą 17-Instruments (blok 003 – sygnał dla wskaźnika G2). Na zimnym silniku obie wartości powinny być zbliżone do siebie i do temperatury otoczenia. Znacząca różnica między nimi wskazuje, który czujnik szwankuje.

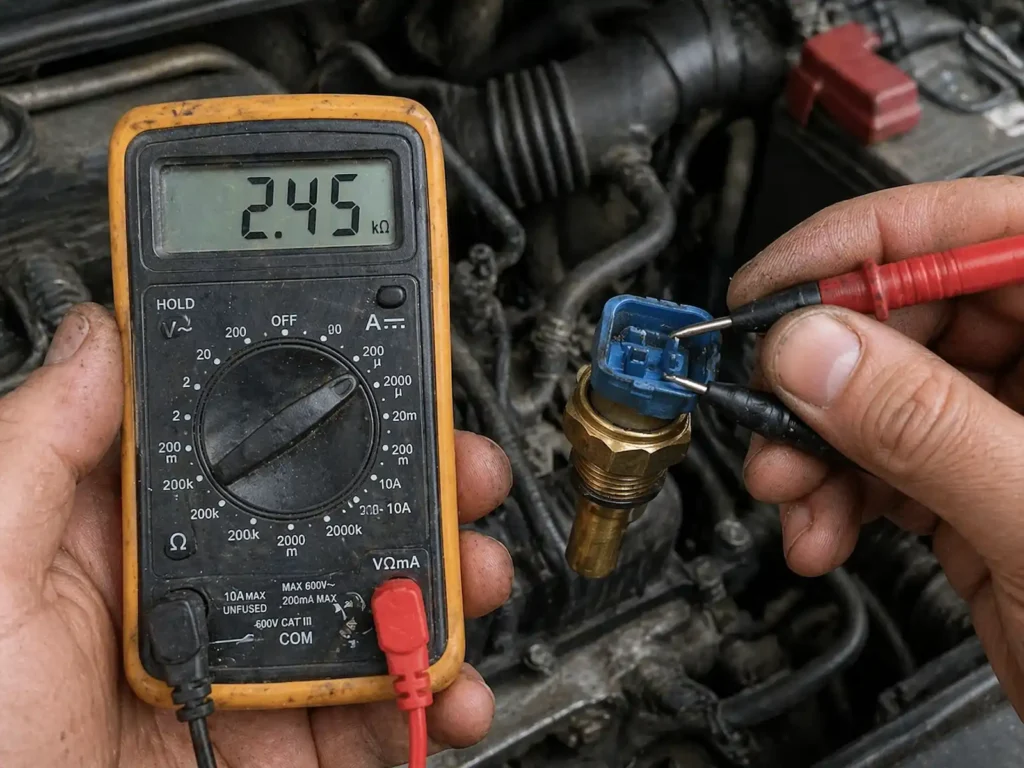

Sprawdzenie multimetrem wymaga wykręcenia czujnika i mierzenia rezystancji między stykami przy znanych temperaturach. Dla czujnika VAG 4-pinowego przy 20°C rezystancja między stykami 1 i 3 (obwód ECU) powinna wynosić 1500-3000 omów, przy 90°C – 200-275 omów. Zero omów albo wartość bezwzględna poza tabelą = czujnik do wymiany. Tego sam mierzyłem przy golfowym czujniku i tabela z instrukcji serwisowej naprawdę się sprawdza.
Ile kosztuje czujnik temperatury płynu i czy wymieniać samemu
Sam czujnik to koszt 20-150 zł w zależności od producenta i modelu auta. Najtańsze zamienniki zaczynają się od kilkunastu złotych, oryginały VAG to ok. 100-150 zł. Na forach vwgolf.pl pojawia się opinia, że przy czujnikach 4-pinowych warto dopłacić do lepszego zamiennika (Febi, Bosch, Hella) albo oryginału – tanie egzemplarze potrafią źle wskazywać temperaturę nawet po zamontowaniu, co utrudnia dalszą diagnostykę.

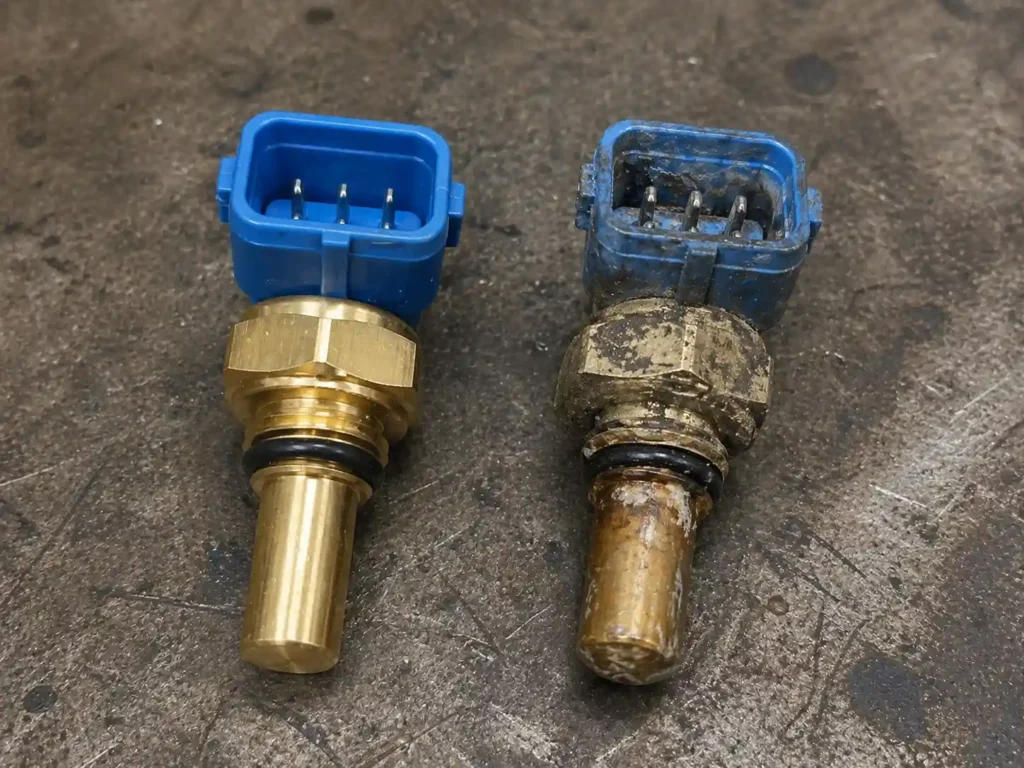

Wymiana jest stosunkowo prosta i nie wymaga podnośnika. Czujnik siedzi zazwyczaj przy głowicy na króćcu wodnym, dostęp jest w większości aut przyzwoity. Schemat działania: silnik zimny, odpięcie kostki elektrycznej, wykręcenie czujnika kluczem (uwaga – wycieka płyn), wkręcenie nowego z nową uszczelką, podłączenie kostki, uzupełnienie płynu chłodniczego do kreski. Po wymianie sprawdź dane live OBD czy wskazania są prawidłowe. Koszt robocizny w warsztacie to 50-100 zł, więc całość – z częścią – zamknie się w 100-250 zł.
Czy można jeździć z uszkodzonym czujnikiem temperatury?
Technicznie – tak. Silnik będzie pracował, bo ECU przełącza się w tryb awaryjny i przyjmuje stałą umowną wartość temperatury. Praktycznie – to zły pomysł z kilku powodów. Po pierwsze, tracisz informację o rzeczywistej temperaturze silnika, więc przegrzanie możesz zauważyć za późno. Po drugie, wyższe spalanie i bogatszy skład mieszanki przyspiesza zużycie oleju i może niszczyć katalizator. Po trzecie, przy zepsuty czujnik sterujący wentylatorem chłodnicy może spowodować przegrzanie w korku.
Sam czujnik jest tani, wymiana prosta – nie ma sensu odkładać. Inaczej wygląda sytuacja, gdy nie masz pewności czy problem leży faktycznie w czujniku – wtedy diagnostyką OBD należy to potwierdzić przed wydawaniem pieniędzy.
FAQ
Jakie kody OBD wskazują na czujnik temperatury płynu?
Najczęściej P0115 (ogólny błąd obwodu czujnika ECT), P0116 (zakres sygnału poza normą), P0117 (sygnał zbyt niski) i P0118 (sygnał zbyt wysoki). Kod P0119 oznacza nieregularny sygnał. Kody te mogą się pojawić przy uszkodzeniu samego czujnika, ale też przy problemach z okablowaniem lub złączem.
Czy czujnik temperatury płynu da się naprawić?
Nie – to element nienaprawialny. Jedyne co możesz sprawdzić przed wymianą to stan złącza i przewodów. Jeśli kostka jest w porządku, a czujnik daje nieprawidłowe wskazania – wymiana na nowy to jedyne wyjście.
Gdzie jest czujnik temperatury płynu chłodzącego?
Zazwyczaj przy głowicy silnika, w króćcu łączącym układ chłodzenia. W silnikach VAG (Golf IV, Passat B5, Skoda Octavia I) to czujnik z niebieskim 4-pinowym złączem, wkręcony w króciec wodny po lewej stronie silnika. Dokładną lokalizację dla swojego modelu najlepiej sprawdzić w instrukcji serwisowej albo na forum dla danego modelu – różni się między producentami.
Czy uszkodzony czujnik temperatury może powodować szarpanie silnika?
Tak. Jeśli czujnik podaje błędną wartość, ECU nieprawidłowo dozuje paliwo – może go dawać za dużo lub za mało w stosunku do rzeczywistych potrzeb silnika. Efektem jest nierówna praca, szarpanie przy przyspieszaniu i niestabilne obroty na biegu jałowym, szczególnie gdy płyn jest już w temperaturze roboczej.
Czujnik temperatury a termostat – co sprawdzać pierwsze?
Jeśli masz dostęp do czytnika OBD z danymi live – zacznij od niego. Podłącz na zimnym silniku i obserwuj jak temperatura rośnie. Jeśli temperatura w danych live rośnie płynnie do 90°C, ale wskaźnik na desce zachowuje się inaczej – problem jest w czujniku sygnałowym dla licznika. Jeśli temperatura w blokach pomiarowych nie rośnie wcale mimo długiej jazdy – bardziej prawdopodobny jest zepsuty termostat. Bez czytnika OBD diagnostyka w domu jest trudna.
Jak długo można jeździć z uszkodzonym czujnikiem temperatury?
Z czujnikiem który podaje stałą błędną wartość – jakiś czas, ale to ryzyko. Jeśli wskazówka opada do zera i nie wiesz jak naprawdę pracuje silnik, lepiej nie ryzykować dłuższych tras, szczególnie w upał albo w korku. Czujnik jest tani, wymiana prosta – warto to załatwić szybko.
