Czujnik kąta skrętu to jeden z tych elementów, o których większość kierowców nie ma pojęcia – dopóki na desce nie zapali się żółta kontrolka ESP albo kierownica nie zacznie ciężko chodzić w jedną stronę. Sam grzebałem przy tym w VAG-u, gdzie kod G85 / 00778 to klasyk forumowych wątków. W tym tekście tłumaczę co to za czujnik, jak działa, po czym poznać że padł i dlaczego po wymianie zawsze wymaga kalibracji.
Co to jest czujnik kąta skrętu i do czego służy?

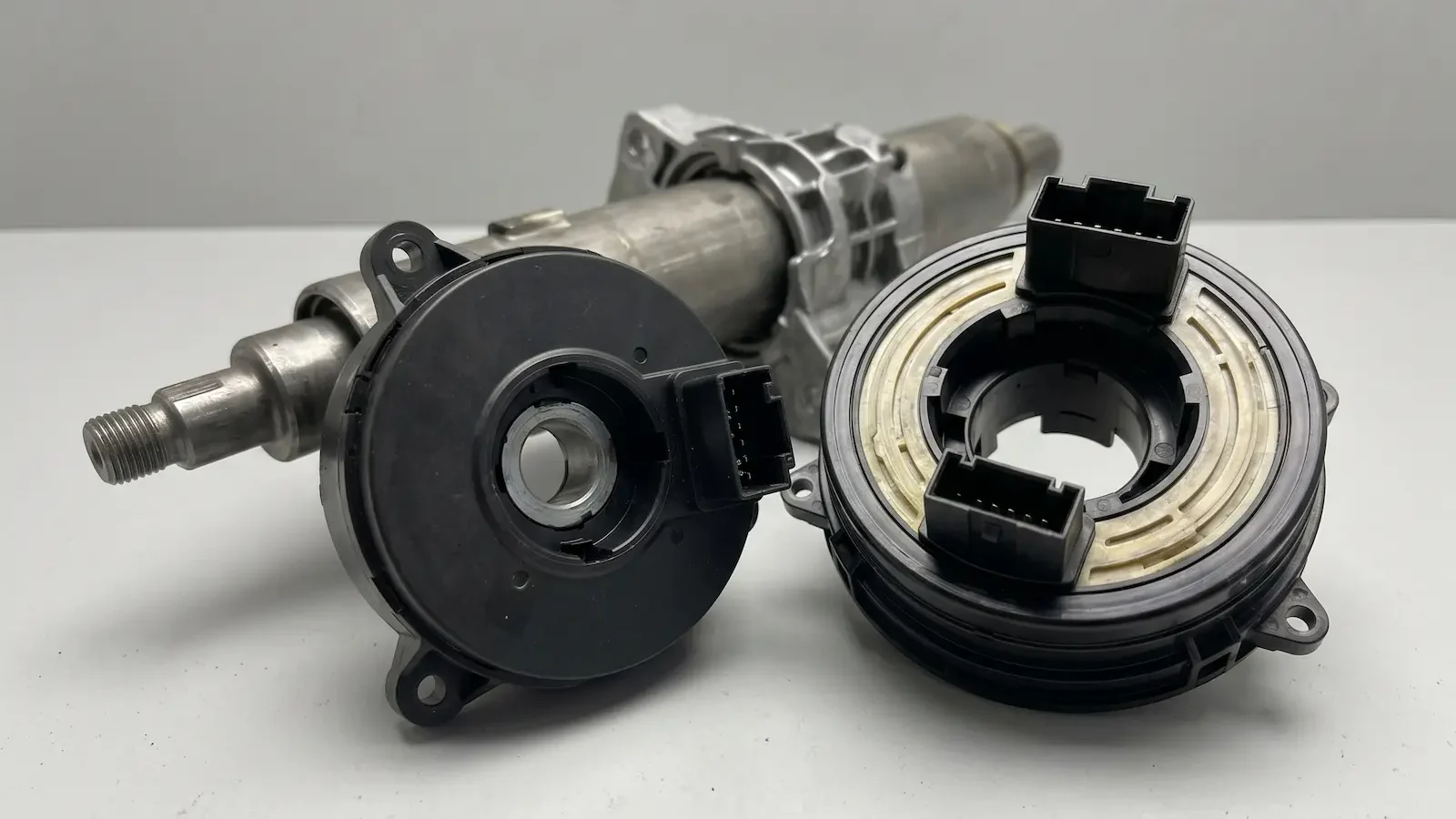

Czujnik kąta skrętu kierownicy to elektroniczny element zamontowany w kolumnie kierowniczej, tuż pod kierownicą. Jego zadanie jest proste do opisania: w czasie rzeczywistym mierzy o ile stopni i z jaką prędkością obracasz kierownicą. W jaki kierunek, jak szybko, ile pełnych obrotów. Te dane przez magistralę CAN trafiają do sterownika ESP/ABS i kilku innych modułów.
Sam czujnik nie napędza niczego – jest „oczami” elektroniki. Bez niego komputer wie tylko gdzie jadą koła (z czujników ABS w piastach), ale nie wie co chce zrobić kierowca. A to właśnie różnica między tymi dwoma wartościami pozwala wykryć poślizg i włączyć stabilizację.
Jakie systemy korzystają z danych z czujnika
Lista jest długa i to ona tłumaczy dlaczego awaria jednego małego czujnika potrafi wyłączyć pół elektroniki w aucie:
- ESP (program stabilizacji toru jazdy) – porównuje gdzie kierowca celuje kierownicą z faktycznym torem jazdy. Różnica = poślizg, włącza hamowanie wybranego koła
- ABS i ASR – korzystają z danych SAS przy hamowaniu na łuku i przyspieszaniu z poślizgiem
- Elektromechaniczne wspomaganie kierownicy (EPS, EPAS) – dobiera siłę wspomagania w zależności od kąta i prędkości obrotu kierownicą
- Aktywny tempomat (ACC) – bez kąta skrętu sterownik nie pozwoli go włączyć, bo nie wie czy auto jedzie prosto czy w zakręcie
- Doświetlanie zakrętów – reflektory kierunkowe (AFS) skręcają proporcjonalnie do kąta obrotu kierownicą
- Asystent utrzymania pasa (LKA, LCA) – musi wiedzieć kiedy zjeżdżasz świadomie, a kiedy odpłynąłeś
- Asystent parkowania – liczy kąt potrzebny do wjazdu na miejsce
Jeśli przy palącej się kontrolce ESP nie da się włączyć tempomatu adaptacyjnego, a wspomaganie zachowuje się inaczej w lewo niż w prawo – w 90% przypadków winny jest właśnie czujnik kąta skrętu albo jego kalibracja, a nie samo ESP.

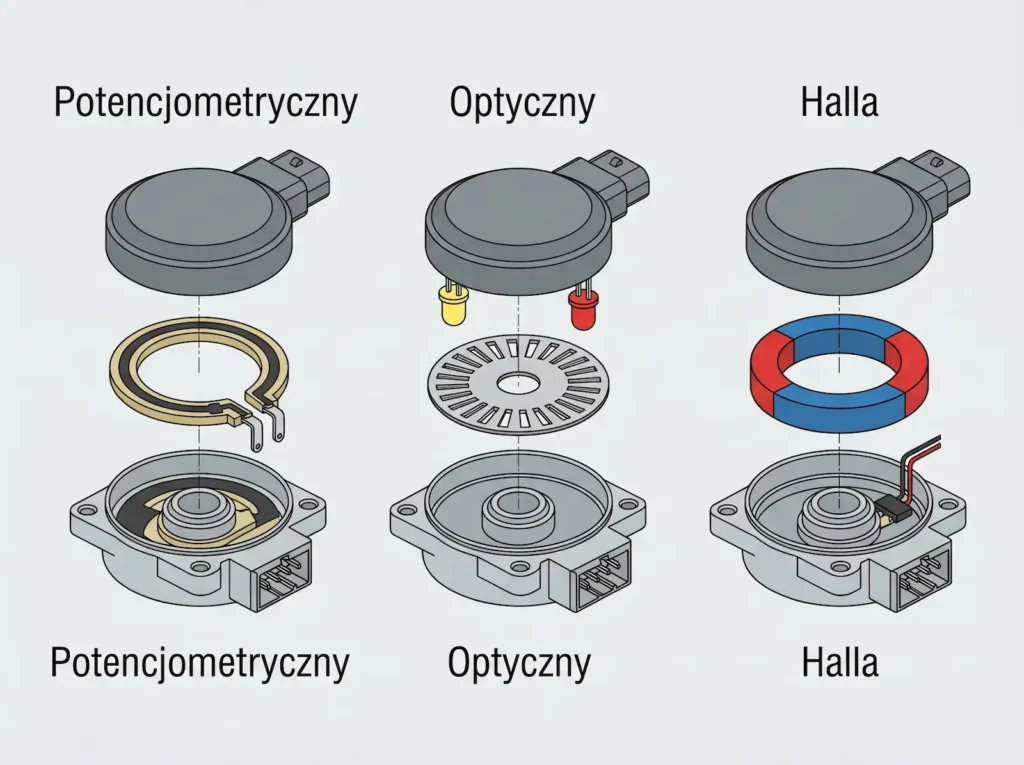

Jak działa czujnik kąta skrętu – zasada i typy
W zależności od epoki i producenta spotkasz trzy typy konstrukcji czujnika. Wszystkie wykonują to samo zadanie, ale działają na różnych zasadach fizycznych.
| Typ czujnika | Zasada działania | Gdzie spotykany | Trwałość |
|---|---|---|---|
| Potencjometryczny | Ścieżka oporowa, kontakt przesuwny zmienia napięcie wraz z obrotem | Starsze auta z lat 90. i wczesnego 2000 | Średnia – ścieżki się ścierają |
| Optyczny | Dioda LED i fotodetektor odczytują wzór tarczy z otworami (jak na enkoderze) | VW grupa, BMW, część Audi do ok. 2010 r. | Wysoka, ale wrażliwy na zabrudzenia i wilgoć |
| Halla / indukcyjny | Pierścień magnetyczny obraca się przy kierownicy, czujnik Halla mierzy zmiany pola magnetycznego | Większość aut po 2010 r. | Najwyższa – brak elementów stykających się |
W większości nowych aut spotkasz konstrukcję z czujnikiem Halla – składa się z pierścienia magnetycznego osadzonego na kolumnie kierowniczej i nieruchomego detektora. Gdy kręcisz kierownicą, pierścień się obraca, pole magnetyczne zmienia kierunek, a detektor zamienia to na sygnał elektryczny przekazywany do sterownika. Brak kontaktu mechanicznego = brak zużycia.
Co ważne: czujnik mierzy nie tylko absolutny kąt (np. „kierownica obrócona 90° w prawo”), ale też prędkość kątową – czyli jak szybko kręcisz. To pozwala odróżnić spokojny manewr od gwałtownego szarpnięcia, na które ESP musi zareagować inaczej.
Gdzie jest zamontowany czujnik kąta skrętu?
Praktycznie zawsze siedzi w kolumnie kierowniczej, tuż pod kierownicą. W większości aut jest zintegrowany z taśmą airbag (clockspring) – tą okrągłą cewką, która utrzymuje połączenie elektryczne z poduszką powietrzną w kierownicy mimo że kierownica się kręci.
To dlatego w VW, Audi, Skodzie i Seacie po nieostrożnym demontażu kierownicy lub wymianie taśmy airbag tak często padają błędy G85 – mechanik uszkodził taśmę albo źle ustawił czujnik. Na forum vwgolf.pl ten problem wraca regularnie: ktoś wymienia maglownicę albo bawi się przy multifunkcyjnej kierownicy i zaraz potem zapala się żółta kontrolka kierownicy.
W autach grupy Opel (Astra H, Zafira B, Corsa D, Insignia) czujnik jest częścią modułu CIM (Column Integration Module) – kompletnej elektroniki kolumny kierowniczej. Wymiana samego czujnika zwykle nie jest możliwa, kupuje się cały CIM. Stąd na forum opel24 i elektroda częste pytania o naprawę CIM zamiast wymiany – cały moduł potrafi kosztować 1500-2500 zł.
Objawy uszkodzonego czujnika kąta skrętu
Awarie tego elementu rzadko są spektakularne. Częściej pojawiają się stopniowo i łatwo je pomylić z czymś innym. Z tego co czytałem na forach i co sam widziałem – typowe objawy to:

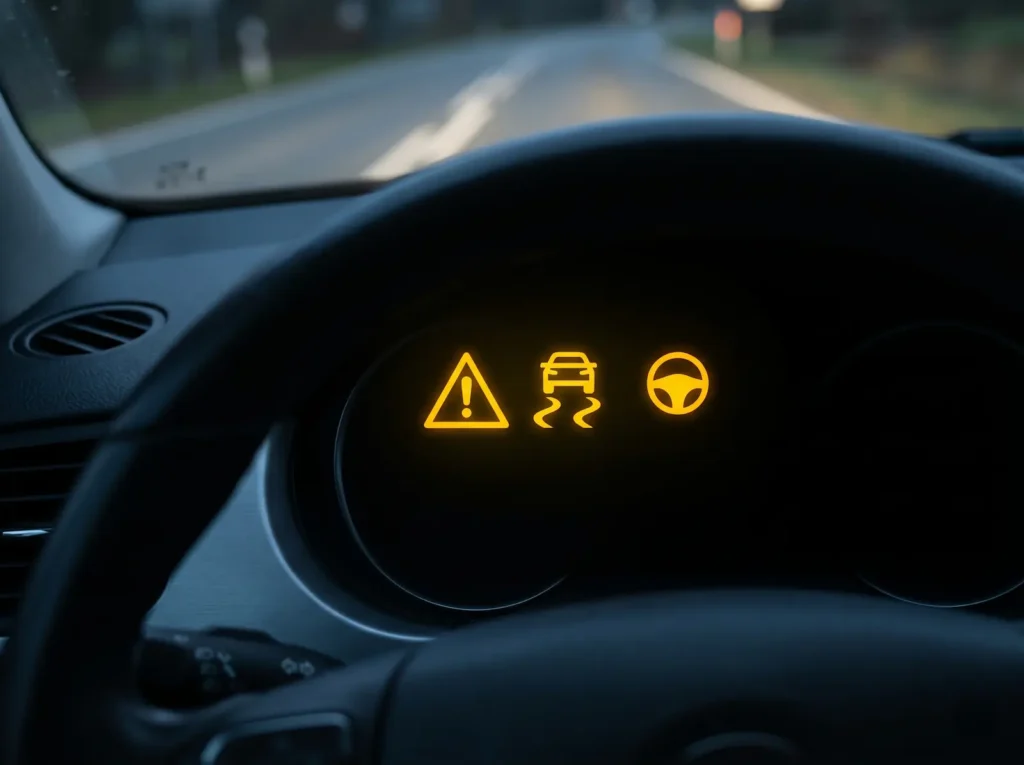

- Żółta kontrolka ESP/ASR na desce – świeci na stałe lub zapala się tylko przy pełnym skręcie kierownicą. To pierwszy i najczęstszy sygnał
- Kontrolka kierownicy (żółta) – osobna lampka pokazująca problem z układem kierowniczym lub czujnikiem
- Wspomaganie pracuje inaczej w lewo niż w prawo – klasyczny objaw. Kierownica jest lekka w jedną stronę, ciężka w drugą
- Aktywny tempomat nie chce się włączyć – sterownik blokuje go bo nie ma wiarygodnego sygnału
- Reflektory doświetlające zakręty nie reagują – świecą tylko prosto, nawet przy ostrym manewrze
- ABS świeci razem z ESP – bo oba systemy korzystają z tego samego sygnału
- Auto ściąga z toru jazdy mimo poprawnej geometrii – wspomaganie próbuje „skorygować” w oparciu o błędny sygnał
Na elektrodzie opisywany był przypadek Passata B5 FL gdzie błąd G85 pojawił się nagle podczas ruszania ze śniegu – kierowca podejrzewał czujniki ABS w piastach, a finalnie wymiana samego czujnika kąta skrętu rozwiązała problem. To pokazuje że awaria może być zupełnie niespodziewana i nie zawsze poprzedzona ingerencją w kolumnę.
Najczęstsze kody błędów związane z czujnikiem
Po podłączeniu skanera OBD-II zobaczysz konkretny kod. Najczęściej spotykane:
| Kod | Marka | Znaczenie |
|---|---|---|
| 00778 / 0078 | VAG (VW, Audi, Skoda, Seat) | Czujnik kąta skrętu kierownicy (G85) – wadliwy / niezrozumiały sygnał / brak adaptacji |
| 01826 | VAG | G85; napięcie zasilające – problem z zasilaniem czujnika |
| C0710 | Opel, GM | Błąd czujnika skrętu kierownicy |
| C1532 | Opel, GM | Sygnał czujnika kąta obrotu – nieprawidłowy |
| C1555 | Toyota, Lexus | Nieprawidłowy sygnał czujnika kąta skrętu |
| U0428 | uniwersalny | Nieprawidłowe dane z modułu kąta skrętu w magistrali CAN |
Sam kod nie zawsze znaczy że czujnik jest do wymiany. Często wystarczy kalibracja, kasowanie błędów po wymianie akumulatora albo wyczyszczenie pierścienia magnetycznego w piaście ABS (tak, to też zdarza się dawać błąd kąta skrętu – opisany przypadek w Touranie). Diagnostyka VCDS, OPCOM albo dobrego skanera dwukierunkowego pozwoli odróżnić błąd okablowania od faktycznej usterki.
Przyczyny awarii czujnika kąta skrętu
Sam czujnik to dość trwały element – rzadko ginie z eksploatacji. W praktyce większość awarii ma zewnętrzną przyczynę:
- Uszkodzona taśma airbag – najczęstsza przyczyna w VAG. Mechanik nieprawidłowo demontuje kierownicę (bez ustawienia kół na wprost), taśma rozwija się o jeden obrót za dużo i pęka. Czujnik zintegrowany z taśmą przestaje działać
- Ingerencja w kolumnę kierowniczą – wymiana maglownicy, drążków, końcówek, regulacji wysokości kolumny. Po każdej takiej robocie trzeba kalibrować
- Kolizja – nawet drobne uderzenie w koło lub krawężnik może rozkalibrować lub uszkodzić sensor
- Zalanie wnętrza – woda dostająca się do kolumny (z otwartych okien, nieszczelnych szyber) niszczy elektronikę. Korozja styków w złączach to drugi najczęstszy problem
- Zużycie eksploatacyjne – dotyczy starszych czujników potencjometrycznych. Ścieżka oporowa wyciera się po wielu latach kręcenia
- Błędy oprogramowania – po wymianie akumulatora czasem trzeba przeprowadzić nową adaptację. Sterownik gubi punkt zerowy
- Nieprawidłowa geometria – mechanik ustawił zbieżność na skrzywionej kierownicy. Czujnik mierzy „0°” w pozycji która faktycznie nie jest jazdą na wprost
Jak sprawdzić czy czujnik kąta skrętu działa?
Sprawdzenie wymaga skanera diagnostycznego z dostępem do bloków pomiarowych ABS/ESP. Multimetrem na styki niczego rozsądnego nie odczytasz – to sygnał cyfrowy w magistrali CAN, nie napięcie analogowe. Procedura jest jednak prosta i nie wymaga demontażu czujnika:
- Ustaw koła idealnie na wprost – najlepiej na płaskiej powierzchni, kierownica wyrównana
- Podłącz skaner OBD-II i wejdź do modułu ABS/ESP (w VAG: adres 03)
- Otwórz bloki pomiarowe i znajdź wartość „Steering Angle Sensor” lub „G85” – w VAG to zwykle grupa 004 lub 033
- Sprawdź wartość przy kierownicy prosto – powinno być 0,0° z tolerancją ±0,5° do ±1,5° w zależności od producenta
- Pokręć kierownicą w lewo i w prawo – wartość powinna zmieniać się płynnie, proporcjonalnie do obrotu. Brak reakcji = awaria czujnika lub okablowania
- Odczytaj zapisane błędy w sterowniku ABS – jeśli jest kod typu 00778 czy C0710 i nie da się go skasować, to mocna przesłanka do wymiany
Jeśli wartość przy wyprostowanej kierownicy pokazuje np. 200° albo nie zmienia się przy kręceniu – czujnik faktycznie pada lub jest źle założony (przekręcony o jeden lub dwa pełne obroty). Tak, w VAG taki błąd montażowy zdarza się notorycznie – pomaga zdjęcie kierownicy i ustawienie pierścienia z „żółtą kropką” w okienku środkowym.

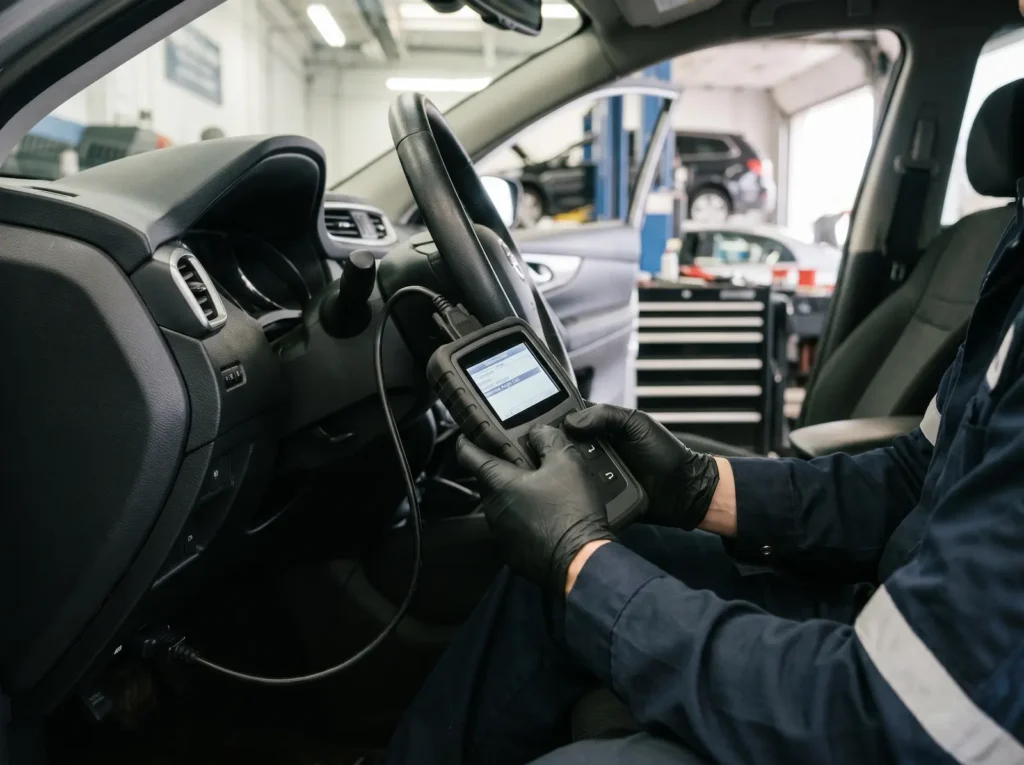

Kalibracja czujnika kąta skrętu – dlaczego jest obowiązkowa
Czujnik wie tylko jak daleko obróciła się kierownica względem swojego punktu zerowego. Ale ten punkt zerowy trzeba mu wskazać. Jeśli tego nie zrobisz, sterownik dostaje informację typu „kierownica jest 12° w lewo” wtedy gdy faktycznie jedziesz prosto – i wszystkie systemy bezpieczeństwa zaczynają działać błędnie.
Kalibracja jest obowiązkowa po:
- Wymianie czujnika kąta skrętu lub całej taśmy airbag
- Wymianie pompy ABS lub sterownika ESP
- Wymianie maglownicy, drążków kierowniczych lub końcówek
- Regulacji geometrii zawieszenia
- Wymianie lub naprawie kolumny kierowniczej
- Nieraz nawet po odłączeniu akumulatora na dłuższy czas (zależy od marki)
Procedura zależy od marki, ale schemat jest podobny: ustawiasz koła na wprost, uruchamiasz silnik, w VCDS/OPCOM/skanerze dwukierunkowym wchodzisz w nastawy podstawowe modułu ABS, kręcisz kierownicą maksymalnie w lewo i w prawo (czasem przejeżdżasz kawałek prosto do 20 km/h), wracasz prosto i zatwierdzasz adaptację. W nowszych autach (Golf VII i wyżej, MQB) procedura jest pod modułem „Steering Assist” (44), nie pod ABS.
Tu uwaga praktyczna z forum golf6: w Golfie VII procedura jest INNA niż w Mk5/Mk6 – próby skalibrowania starym sposobem dają błąd „Brak kalibracji”. Warto sprawdzić procedurę dla konkretnego rocznika, najlepiej w bazie Ross-Tech (oficjalna dokumentacja VCDS).
Ile kosztuje czujnik kąta skrętu i jego wymiana
Ceny mocno zależą od marki i tego czy czujnik kupujesz osobno, czy jako część taśmy airbag albo modułu CIM. Orientacyjne widełki na 2026 rok:
| Element / usługa | Cena 2026 | Uwagi |
|---|---|---|
| Czujnik kąta skrętu osobno (VAG G85) | 150-400 zł | Zamienniki tańsze, oryginał VAG droższy |
| Taśma airbag z czujnikiem (VAG) | 250-700 zł | Często konieczna razem z czujnikiem |
| Moduł CIM (Opel Astra H, Zafira B, Insignia) | 800-2500 zł | Cały moduł elektroniki kolumny |
| Czujnik francuskie (Peugeot, Citroen) | 200-500 zł | Najczęściej zintegrowany z combo switch |
| Wymiana w warsztacie niezależnym | 100-300 zł (1-2 rbg) | Bez kalibracji |
| Wymiana w ASO | 250-600 zł (1-2 rbg) | Bez kalibracji |
| Kalibracja na skanerze | 50-150 zł | Często w cenie wymiany, czasem osobno |
Z mojego doświadczenia: kupowanie czujnika z używki bywa loterią. Forum vwgolf.pl pełne jest historii ludzi którzy kupili „sprawny” używany czujnik, wymienili i nadal pali się kontrolka. Bez możliwości sprawdzenia przed zakupem jest to rosyjska ruletka. Jeśli decydujesz się na używkę – tylko od sprawdzonego sprzedawcy z gwarancją zwrotu.
Czy można jeździć z uszkodzonym czujnikiem kąta skrętu
Mechanicznie – tak, samochód pojedzie. Wspomaganie zwykle nadal działa (czasem w trybie awaryjnym, z gorszą charakterystyką), kierownica kręci się normalnie, koła reagują na ruchy. Z perspektywy bezpieczeństwa – nie powinno się tego ignorować.
Sterownik wykrywając błąd czujnika wyłącza wszystkie systemy stabilizacji – ESP, ASR, czasem ABS w trybie zakrętu. Na suchej drodze w ruchu miejskim niczego nie poczujesz. Ale w pierwszym mokrym zakręcie albo przy ostrym manewrze omijającym przeszkodę system, który normalnie pomógłby utrzymać tor, będzie bezczynny. Z punktu widzenia rzeczywistego ryzyka – jest to porównywalne z jazdą z uszkodzonymi czujnikami ABS.
Dodatkowo na badaniu technicznym kontrolka ESP świecąca się na stałe to powód do otrzymania uwagi diagnosty, a od 2025 r. niektóre okręgowe stacje traktują to jako wadę istotną. Lepiej naprawić niż czekać aż auto nie przejdzie przeglądu.
Z czym pomylić objawy uszkodzonego czujnika
Świecąca się kontrolka ESP i problemy ze wspomaganiem to objawy które mogą mieć kilka przyczyn. Zanim wymienisz czujnik, sprawdź czy nie jest to:
- Czujnik ABS w piaście – uszkodzony pierścień magnetyczny daje błędy podobne do SAS. W Touranie opisywany przypadek: wyczyszczenie pierścienia rozwiązało „błąd kąta skrętu”
- Czujnik momentu obrotowego kierownicy – osobny element w EPS, też w kolumnie. Często mylony z SAS
- Czujnik prędkości obrotowej (yaw rate) – mierzy obrót auta wokół osi pionowej. Też wpływa na ESP
- Sterownik ABS/ESP – sam sterownik może być wadliwy i błędnie interpretować poprawny sygnał czujnika
- Problem z magistralą CAN – uszkodzona wiązka między czujnikiem a sterownikiem daje błąd „brak komunikacji”
- Rozładowany lub słaby akumulator – spadki napięcia podczas startu generują czasem „false positives” na czujnikach
- Niepoprawnie wykonana geometria – kierownica skrzywiona względem kół. Czujnik mierzy „0” w pozycji nie-prostej
Stąd diagnoza systemu ESP nigdy nie powinna kończyć się na wymianie pierwszego podejrzanego elementu – zawsze skaner i odczyt konkretnego kodu. Same kontrolki za mało mówią.
Czy wymianę można zrobić samodzielnie?
Technicznie wymiana nie jest skomplikowana – to kilka śrub w kolumnie kierowniczej i jedno-dwa złącza elektryczne. Problem leży gdzie indziej: czujnik jest często zintegrowany z taśmą airbag, a airbag jest pirotechniczny. Niewłaściwe odłączenie poduszki (bez minimum 10 minut po odpięciu akumulatora) grozi przypadkową detonacją. Ja sam tego nie robię – przy elementach związanych z poduszkami zawsze jadę do warsztatu.
Druga sprawa to kalibracja. Bez VCDS, OPCOM-a, Delphi czy innego skanera dwukierunkowego nie zakończysz roboty. Sam czujnik założysz, ale sterownik nadal nie będzie miał punktu zerowego i kontrolka będzie świecić. Odpięcie akumulatora tego nie skasuje.
Realna ścieżka DIY: kupujesz czujnik, demontujesz sam (z zachowaniem ostrożności przy taśmie airbag), wieziesz auto do warsztatu lub elektryka samochodowego tylko po kalibrację (50-150 zł). Tak robi sporo ludzi z forum vwgolf i a6klub – oszczędza się na robociźnie, ale nie ryzykuje z pirotechniką.
FAQ
Czy można skasować błąd G85 / C0710 samym kasowaniem kodów?
Nie. Aktywny błąd czujnika kąta skrętu nie kasuje się prostym „clear codes”. Jeśli czujnik faktycznie pada lub nie ma kalibracji, błąd wróci od razu po uruchomieniu silnika lub po przejechaniu kilku metrów. Skasować można tylko historyczny błąd, który pojawił się raz i już nie wraca – np. po krótkim spadku napięcia.
Dlaczego po wymianie akumulatora świeci kontrolka ESP?
W niektórych autach (zwłaszcza VAG, BMW, Mercedes) sterownik gubi adaptację czujnika po dłuższym odłączeniu zasilania. Wystarczy przejazd kawałka po prostej i kilka skrętów – wtedy ECU „samo” znajdzie punkt zerowy. Jeśli kontrolka nie gaśnie po 5-10 km, potrzebny będzie skaner do ręcznej kalibracji.
Czy czujnik kąta skrętu jest w każdym aucie?
W praktyce tak, w każdym aucie z systemem ESP – a ESP jest obowiązkowe w nowych autach sprzedawanych w UE od 2014 roku. Starsze auta bez ESP (np. małe miejskie samochody z lat 90.-2000) mogą nie mieć tego czujnika w ogóle. Auta z elektromechanicznym wspomaganiem (EPS) prawie zawsze go mają, nawet jeśli nie mają ESP.
Ile kosztuje kalibracja czujnika kąta skrętu?
Sama kalibracja to 50-150 zł u elektryka samochodowego z dobrym skanerem. W ASO doliczają zwykle do pakietu serwisowego po wymianie – 200-400 zł razem z wymianą. Procedura zajmuje 15-30 minut przy dobrym skanerze i znanym aucie.
Czy uszkodzony czujnik kąta skrętu wpływa na zużycie paliwa?
Bezpośrednio nie – silnik z niego nie korzysta. Pośrednio może wpłynąć przez nieprawidłowe wspomaganie (większy opór kierowania = drobne dodatkowe obciążenie silnika), ale to różnica niemierzalna w normalnym użytkowaniu. Jeśli ktoś argumentuje że trzeba wymienić „bo żre więcej” – to manipulacja.
Czy stacja kontroli pojazdów wykryje uszkodzony czujnik kąta skrętu?
Wykryje pośrednio – przez świecącą się kontrolkę ESP/ABS na desce rozdzielczej. Od 2024-2025 r. diagności zwracają na to coraz większą uwagę. Świecąca lampka systemu bezpieczeństwa może być zakwalifikowana jako wada istotna i przegląd kończy się negatywnie. Auto może też być odesłane do warsztatu jeśli sygnalizuje aktywną usterkę systemu ESP.
Czy po wymianie maglownicy zawsze trzeba kalibrować czujnik?
Tak, zawsze. Wymiana maglownicy zmienia geometrię układu kierowniczego – po regulacji zbieżności i kół na wprost punkt zerowy czujnika jest już inny. Bez kalibracji ESP będzie myślało że jedziesz w lekkim skręcie i nieprawidłowo reagowało na poślizg. Na forum vwgolf opisywany jest przypadek Golfa Mk4 po regenerowanej maglownicy – kalibracja nie szła z pierwszego podejścia, problem rozwiązało dopiero zdjęcie kierownicy i ustawienie pierścienia w pozycji neutralnej.
