Immobilizer to elektroniczna blokada rozruchu – bez prawidłowego klucza z transponderem silnik nie zapali, nawet jeśli rozrusznik się kręci. Pierwsze fabryczne systemy pojawiły się w autach pod koniec lat 90. i zostały szybko zaadaptowane przez większość producentów, bo realnie obniżyły liczbę kradzieży. Sam grzebałem przy immo w starszym Passacie i Golfie – to mniej skomplikowane niż się wydaje, dopóki działa. Problem zaczyna się, kiedy zacznie szwankować.
Co to jest immobilizer i do czego służy?
Immobilizer (po polsku czasem „unieruchamiacz” albo „wyłącznik zapłonu”) to system antykradzieżowy zintegrowany z elektroniką auta. Jego zadanie jest jedno: blokować uruchomienie silnika, jeśli w stacyjce nie ma klucza z prawidłowym kodem. W praktyce blokuje albo cewki zapłonowe, albo wtryskiwacze, albo pompę paliwa – zależnie od konstrukcji. Rozrusznik może się kręcić, ale silnik nie odpali albo zgaśnie po ułamku sekundy.
System uzbraja się sam – po wyciągnięciu klucza ze stacyjki (lub odejściu z kluczykiem keyless od auta). Kierowca nie musi nic włączać ani pamiętać o kodach. Po włożeniu właściwego klucza i odczytaniu kodu transpondera blokada gaśnie i auto można uruchomić.
Najprościej rzecz ujmując: immobilizer to system, który sprawdza czy klucz w stacyjce jest „ten właściwy”. Jeśli nie – odcina coś, co jest niezbędne do pracy silnika (zapłon, wtrysk lub paliwo). Bez transpondera w kluczu auto nie ruszy, choćby ktoś podpiął się bezpośrednio do stacyjki.
Z czego składa się immobilizer?
System składa się z dwóch głównych części, które muszą się ze sobą komunikować:

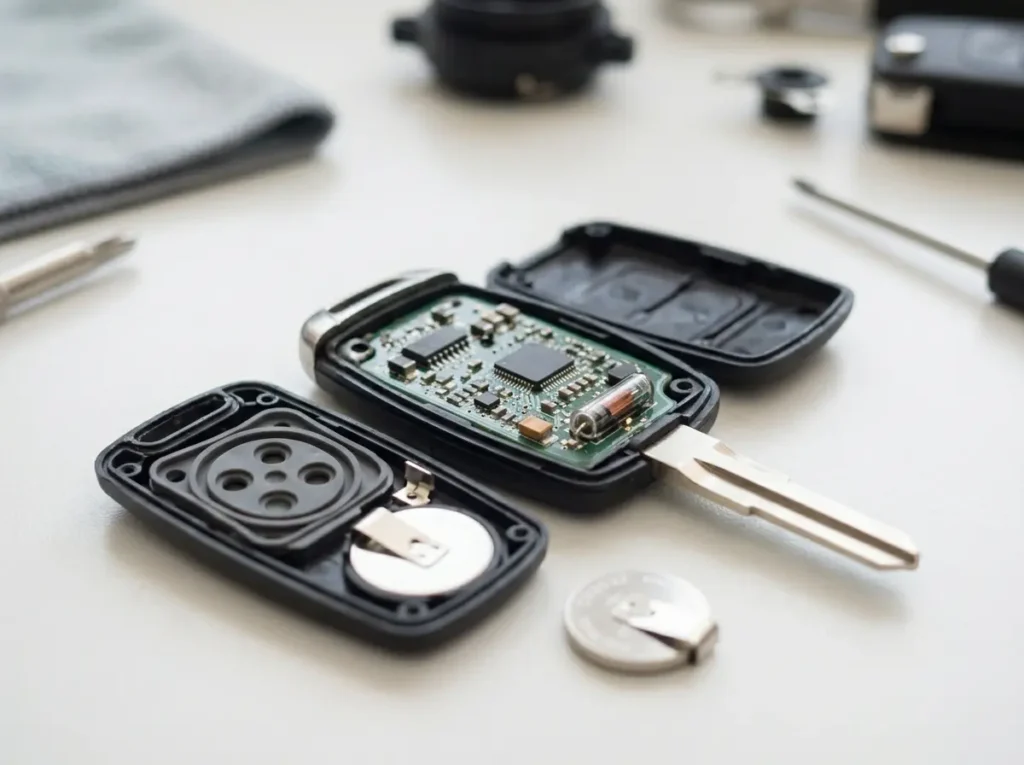

- Transponder – mała kostka z układem scalonym i miniaturową cewką, wbudowana w klucz. Nie ma własnej baterii (jest pasywny) – zasila się z pola elektromagnetycznego anteny przy stacyjce. W kluczyku keyless transponder współistnieje z osobnym nadajnikiem radiowym do bezprzewodowego otwierania.
- Cewka czytnika – antena w obudowie stacyjki (lub w kierownicy przy systemach keyless). Generuje pole magnetyczne na częstotliwości około 125 kHz, zasila transponder i odbiera od niego kod.
- Moduł immobilizera – sterownik elektroniczny z pamięcią EEPROM, w której zapisane są kody dopuszczonych kluczy. Często jest częścią licznika (zegarów) albo modułu komfortu, w nowszych autach bywa zintegrowany ze sterownikiem silnika (ECU).
- Sterownik silnika (ECU) – to on dostaje „zezwolenie” od modułu immo i dopiero wtedy uruchamia wtryskiwacze i zapłon. Bez tego zezwolenia silnik nie zapali.
Komunikacja między modułem immo a sterownikiem silnika odbywa się przez magistralę CAN (w starszych autach LIN albo szynę szeregową). Dlatego problem z immo zwykle widać też w błędach OBD odczytanych z ECU.
Jak immobilizer rozpoznaje klucz?
Procedura wygląda tak: wkładasz kluczyk do stacyjki, cewka antenowa wokół wkładki zaczyna nadawać sygnał na 125 kHz. Transponder w kluczu indukuje napięcie z tego pola, generuje swój unikalny kod (lub wykonuje obliczenie kryptograficzne na podstawie wyzwania od auta) i odsyła odpowiedź. Moduł immo porównuje to z zapisaną w pamięci listą dopuszczonych kluczy. Jeśli się zgadza, wysyła do ECU pozwolenie na rozruch.
W starszych systemach (lata 90.) używano kodu stałego – klucz zawsze odsyłał ten sam ciąg. W nowszych implementacjach stosuje się tzw. rolling code i protokoły kryptograficzne (Hitag2, Megamos Crypto, DST40/80, w nowszych autach AES). Klucz każdorazowo generuje inną odpowiedź, co teoretycznie chroni przed nagrywaniem i odtwarzaniem sygnału.
Jakie systemy stosują różne marki?
W praktyce każdy duży producent ma własne rozwiązanie, a w obrębie marki systemy zmieniają się między generacjami. Poniżej zestawienie najpopularniejszych implementacji:
| Marka / grupa | System immo | Typ transpondera |
|---|---|---|
| VW, Audi, Skoda, Seat (grupa VAG) | Moduł zintegrowany z licznikiem (immo 2/3/4/5) | Megamos Crypto, Hitag2, Hitag3 |
| BMW (E36, E39, E46) | EWS (Electronic Wegfahrsperre) | DST40 / TI |
| BMW (E60 i nowsze) | CAS (Car Access System) | DST80 |
| Mercedes | EIS (Elektronischer Zündschalter) | DST80, AES w nowszych |
| Toyota / Lexus | SmartKey, immo Toyota | DST80 (starsze podatne na klonowanie) |
| Hyundai / Kia | Immo zintegrowany z BCM | DST80 (znana wada implementacji) |
| Ford | PATS (Passive Anti-Theft System) | Hitag2, DST |
| Renault | UCH / centralka komfortu | Temic, PCF7946 |
| Opel / Fiat / PSA | Różne, często w ECU | PCF7936, DST |
Z mojego doświadczenia z autami z grupy VAG – tam immo siedzi zwykle w liczniku, a procedury kodowania kluczy wymagają znanego kodu PIN (SKC). Bez VCDS lub równoważnego oprogramowania nie ma jak dorobić klucza, choćbyś miał zapasowy transponder.
Po czym poznać awarię immobilizera?
Najczęstsze objawy są dosyć charakterystyczne i trudno je pomylić z inną usterką, jeśli się o nich wie:

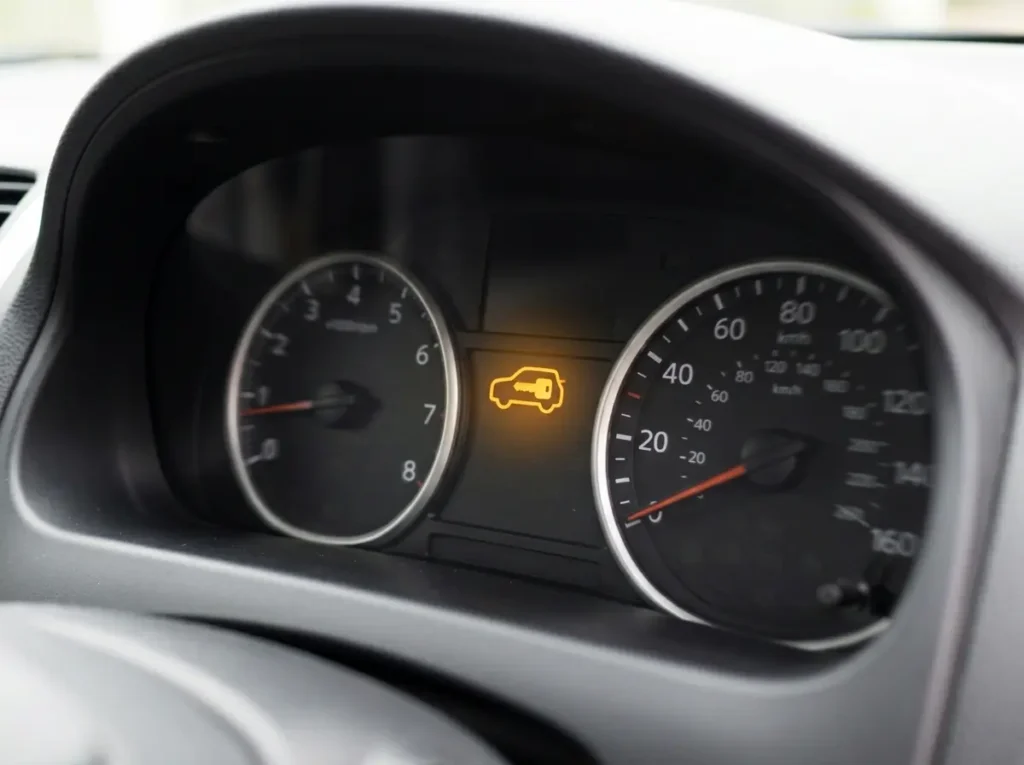

- Miga kontrolka immobilizera na zegarach – zwykle ikona auta z kluczykiem albo sama kłódka. Kontrolka powinna zgasnąć po włożeniu klucza i przekręceniu na zapłon. Jeśli miga albo świeci dalej – jest problem.
- Rozrusznik kręci, silnik nie odpala. Klasyczny objaw – elektryka działa, paliwo jest w baku, akumulator ma napięcie, ale silnik tylko obraca się na rozruszniku.
- Silnik zapala i gaśnie po sekundzie. Typowe gdy immo blokuje wtrysk już po starcie – ECU wykrywa brak autoryzacji i odcina paliwo.
- Brak reakcji na kluczyk w ogóle. Przekręcasz, nic się nie dzieje – ani rozrusznik się nie kręci, ani kontrolki nie reagują normalnie. To może być immo, ale tak samo może być rozładowany akumulator.
- Błędy OBD w ECU lub liczniku. Po podłączeniu skanera widać kody typu „Engine Start Blocked by Immobilizer” (P1570 w VAG), „Key not recognized”, „Communication error with immo” itd.
Najczęstsze przyczyny problemów z immo
Zanim wyciągniesz portfel na wymianę modułu, warto sprawdzić rzeczy banalne. Większość awarii ma prozaiczne źródła:
- Rozładowana bateria w pilocie keyless. W systemach bezkluczykowych transponder często jest aktywny – jeśli bateria padła, czytnik nie dostanie odpowiedzi. W kluczach z fizycznym wkładaniem do stacyjki transponder jest pasywny i bateria nie ma znaczenia dla samego immo (tylko dla zdalnego otwierania).
- Słaby akumulator. Niskie napięcie potrafi zakłócić komunikację między modułami. Czasem na rozładowanym akumulatorze immo się zacina – po naładowaniu lub doładowaniu działa.
- Uszkodzona cewka czytnika przy stacyjce. Przerywa się przewód, odpada lut, pęka uzwojenie. Na forach często padają wartości rezystancji 15-35 Ω jako norma – powyżej lub rozwarcie wskazują na uszkodzenie. W Golfie III/IV i wczesnych Passatach to dosyć typowa usterka.
- Uszkodzony transponder w kluczu. Zalany wodą, upadł, zwykła starość komponentu. Test prosty – próba uruchomienia zapasowym kluczem.
- Zimne luty na liczniku (głównie VAG). Po latach piny w wtyczkach licznika tracą kontakt – immo „ucieka” po nierównej drodze albo po podłączeniu akumulatora. Rozwiązanie: zdjąć licznik, przelutować piny.
- Brak synchronizacji po odłączeniu akumulatora. Czasem po wyjęciu akumulatora moduł „gubi” autoryzację. Kasowanie błędów skanerem i ponowna procedura adaptacji rozwiązuje sprawę.
- Uszkodzony moduł immo lub błąd w EEPROM. Rzadziej, ale się zdarza – szczególnie w starszych autach po przepięciach. Najdroższa naprawa, bo wymaga programatora i często wymiany całego modułu.
Diagnostyka krok po kroku – co zrobić, gdy auto nie pali?
Jeśli kontrolka immo świeci albo miga, a auto nie odpala, warto przejść tę listę po kolei zanim ruszysz do warsztatu:
- Spróbuj zapasowym kluczem. Jeśli auto odpala drugim – problem jest w transponderze pierwszego klucza (do wymiany lub przekodowania). Jeśli oba klucze nie działają – szukaj dalej.
- Wymień baterię w pilocie (jeśli to klucz z keyless lub zdalnym otwieraniem). W keyless może to być przyczyna numer jeden.
- Sprawdź akumulator. Multimetr – napięcie spoczynkowe powinno być powyżej 12,4 V. Jeśli niżej, podładuj go i spróbuj ponownie.
- Odłącz i podłącz akumulator na 10-15 minut. Czasem to resetuje stan modułu i pomaga. Pamiętaj że niektóre auta po tej operacji wymagają adaptacji szyb albo radia.

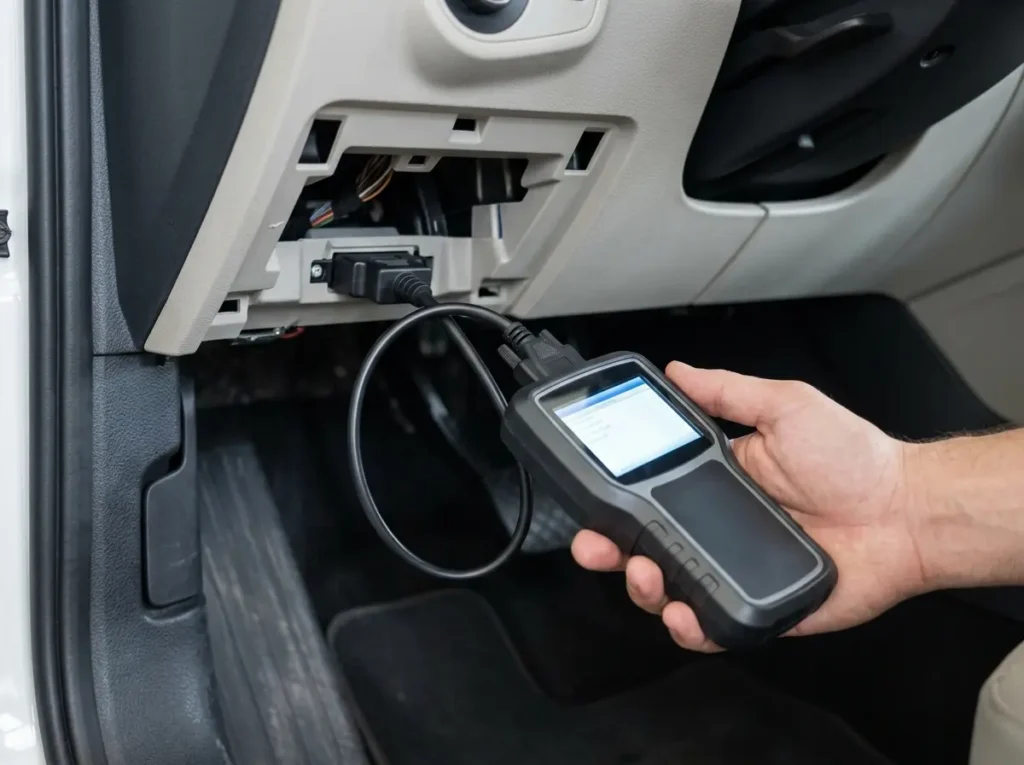

- Podłącz skaner OBD i odczytaj błędy z licznika i ECU. Konkretne kody błędów immo wskażą dokładnie, gdzie jest problem – czytnik, transponder, komunikacja CAN.
- Sprawdź cewkę czytnika przy stacyjce – jeśli masz dostęp i podstawową wiedzę elektryczną. Multimetrem zmierz rezystancję uzwojenia. Wartość rzędu kilkunastu do kilkudziesięciu omów to norma; rozwarcie albo zwarcie świadczy o uszkodzeniu.
- Sprawdź połączenia. Wtyczki licznika, wtyczka cewki – czasem wystarczy poprawić styk albo oczyścić pin.
Jeśli te kroki nie pomogły – to robota dla warsztatu z testerem (VCDS dla VAG, Tech 2 dla Opla, Toyota Techstream, ISTA dla BMW itp.). Diagnostyka i kodowanie immo to nie jest temat do „kombinowania na garażu” w sytuacji, gdy nie masz odpowiedniego sprzętu i wiedzy. Sam takich rzeczy bym nie ruszał – za duże ryzyko że zablokujesz moduł i zostanie tylko ASO.
Z czym można pomylić problem z immobilizerem?
Objawy podobne do awarii immo daje też kilka innych usterek – warto je wykluczyć przed wymianą modułu czy klucza:
- Pompa paliwa – przy całkowitej awarii silnik kręci się na rozruszniku, ale nie zaskakuje. Różnica: pompa nie buczy po włączeniu zapłonu (powinna 1-2 sekundy „huknąć”), a w błędach OBD nie ma wpisów immo.
- Czujnik wału lub wałka rozrządu – silnik się kręci, ale nie odpala albo gaśnie. Tu z reguły są błędy „no signal from CKP/CMP sensor”.
- Awaria stacyjki mechanicznej – klucz przekręca się, ale nie ma reakcji rozrusznika. Czasem styki w stacyjce są zużyte. Test – obejście stacyjki przez fachowca lub pomiar napięć na pinach.
- Rozrusznik – jeśli kręci powoli lub nie kręci wcale, to nie immo, tylko mechanika rozrusznika lub akumulator.
- Świece żarowe (diesel) – przy awarii świec lub kontroli ich pracy diesel może nie odpalać na zimno. Kontrolka świec różni się od kontrolki immo, ale na forach widać że bywają mylone.
Kluczowe rozróżnienie: jeśli kontrolka immo gaśnie normalnie po włożeniu kluczyka, a auto i tak nie odpala – prawie na pewno problem leży gdzieś indziej niż w immobilizerze. Jeśli kontrolka świeci lub miga – immo bierze udział w problemie.
Ile kosztuje naprawa immobilizera?
Koszty zależą od zakresu uszkodzenia, modelu auta i tego, czy idziesz do ASO, czy do dobrego niezależnego specjalisty od immo. Orientacyjne widełki na rynku polskim:
| Czynność | Koszt orientacyjny | Uwagi |
|---|---|---|
| Wymiana baterii w pilocie | 10-30 zł | Bateria CR2032 lub podobna; dorobienie obudowy + kilkadziesiąt zł |
| Diagnostyka skanerem | 50-150 zł | Zwykle wliczona w naprawę |
| Wymiana cewki czytnika | 150-400 zł | Część ok. 50-150 zł + robocizna |
| Dorobienie i zakodowanie klucza (zwykły) | 150-300 zł | Niezależny serwis; ASO drożej |
| Dorobienie klucza keyless / smart key | 500-1500 zł | Premium może być znacznie więcej |
| Wymiana modułu immo + kodowanie | 800-2500 zł | Zależy od auta, w premium może iść w wyższe sumy |
| Naprawa po utracie wszystkich kluczy | 500-3000 zł | Często wymaga zjazdu modułu i operacji na EEPROM |
W ASO koszty zwykle są dwu- a nawet trzykrotnie wyższe. Niezależne warsztaty specjalizujące się w immo i kodowaniu kluczy (jest takich kilka w każdym większym mieście) bywają wyraźnie tańsze, ale warto wybierać sprawdzone miejsce – mechanik z dostępem do programatora może w teorii zakodować dodatkowy klucz dla osoby trzeciej. Po odbiorze auta sprawdź, czy zapasowy klucz dalej działa.
Czy można zostawić auto bez immobilizera?
Technicznie da się „wywalić” immo – są emulatory za 50-200 zł, są też warsztaty robiące przeprogramowanie ECU tak, żeby ignorował komunikację z modułem immo. W praktyce to jednak fatalny pomysł z kilku powodów:
- Ubezpieczyciel może odmówić wypłaty AC w razie kradzieży, jeśli okaże się że immo był wyłączony lub obejście. Polisy wymagają sprawnego homologowanego zabezpieczenia antykradzieżowego – jego brak unieważnia warunki.
- Auto staje się znacznie łatwiejsze do kradzieży. Sam mechaniczny kluczyk to dla doświadczonego złodzieja kwestia minut.
- Wartość auta na rynku spada. Kupujący sprawdzający elektronikę zobaczy że immo nie odpowiada lub jest emulator – to czerwona flaga.
- Kwestie prawne. Homologacja pojazdu zakłada sprawne zabezpieczenia. Modyfikacja może mieć konsekwencje przy przeglądzie.
Lepiej naprawić niż obchodzić. Jeśli koszty naprawy są niewspółmierne do wartości auta – to inna rozmowa, ale wtedy emulator powinien być rozwiązaniem ostatecznym, a nie pierwszym wyborem.
Jak immo wpływa na ubezpieczenie?
Sprawne immo to zwykle warunek udzielenia AC, a w praktyce wpływa też na wysokość składki. Towarzystwa wymagają:
- Posiadania kompletu kluczy (zwykle dwóch) z zaprogramowanymi transponderami. Brak jednego klucza w zgłoszeniu szkody to często odmowa wypłaty.
- Sprawnego, homologowanego systemu antykradzieżowego. Po fabrycznym immo to zwykle jest spełnione automatycznie.
- Dla droższych aut – dodatkowych zabezpieczeń (alarm, blokada skrzyni, GPS). Każde z nich obniża składkę i bywa wymagane przy autach klasy premium.
Po zakupie używanego auta warto upewnić się, że masz wszystkie klucze które ubezpieczyciel ujął w polisie. Jeśli sprzedawca przekazał Ci tylko jeden kluczyk – dorób drugi przed kupnem AC.
Kiedy do warsztatu, kiedy samemu?
Z mojego doświadczenia z grzebaniem przy autach – przy immo granica jest dość wyraźna. Co realnie da się zrobić samemu:
- Wymiana baterii w pilocie
- Sprawdzenie zapasowego klucza i banalnych przyczyn
- Pomiar napięcia akumulatora, ewentualnie odłączenie i podłączenie
- Odczyt błędów z OBD prostym skanerem (np. ELM327 z aplikacją)
- Pomiar rezystancji cewki czytnika multimetrem (jeśli umiesz się do niej dostać)
To, co warto zostawić warsztatowi z odpowiednim sprzętem:
- Kodowanie nowego klucza
- Adaptację po wymianie modułu, licznika lub ECU
- Operacje na EEPROM modułu immo
- Programowanie kluczy keyless / smart key
- Przypadki „all keys lost” – wszystkie klucze zgubione
Tego ostatniego sam bym nie ruszał – to robota dla warsztatu z VAG-COM/VCDS, programatorem kluczy (np. VVDI, Autel IM) i znajomością procedur dla konkretnego auta. Zbyt łatwo coś zablokować na stałe.
FAQ
Czy immobilizer wyłącza się sam po wyjęciu kluczyka?
Tak – tym właśnie różni się immo od alarmu czy autoalarmu z pilotem. Uzbraja się automatycznie po wyjęciu klucza ze stacyjki (lub odejściu z keyless), a rozbraja po włożeniu prawidłowego klucza. Nie trzeba go włączać ręcznie ani znać kodu PIN przy normalnej eksploatacji.
Czy każde auto ma immobilizer?
Praktycznie każde nowe auto sprzedawane w Europie od końca lat 90. ma fabryczny immo – to wynika z dyrektyw homologacyjnych. Starsze auta (przed 1998 rokiem, ale niektóre dłużej) mogą nie mieć fabrycznego systemu – czasem dodawano wtedy immo aftermarketowe (np. polskie Tytan, Mul-T-Lock). W aucie sprzed 1995 nie ma sensu szukać oryginalnego immo, jeśli nie został doinstalowany.
Co zrobić, gdy zgubię wszystkie kluczyki?
To procedura „all keys lost” – wymaga zjazdu modułu immo lub licznika, odczytu kodu PIN z EEPROM (lub uzyskania go od producenta po przedstawieniu dowodu własności) i zaprogramowania nowych kluczy. Robi się to w wyspecjalizowanych warsztatach lub w ASO. Koszt: zwykle 500-3000 zł zależnie od auta. Po takiej operacji zalecam wymienić obie wkładki zamków drzwi i stacyjki, na wypadek gdyby ktoś znalazł zgubione klucze.
Czy odłączenie akumulatora wykasuje immobilizer?
Nie. Pamięć modułu immo z kodami kluczy jest nieulotna (EEPROM) i przeżyje dowolnie długie odłączenie zasilania. Co innego, że po odłączeniu akumulatora niektóre auta wymagają adaptacji licznika, radia czy szyb – ale samego immo to nie kasuje. Jeśli ktoś ci mówi że „wystarczy odpiąć aku na noc” żeby skasować immo – to nieprawda.
Dlaczego po wymianie akumulatora kontrolka immo miga?
Zwykle to chwilowy efekt – moduł „się ogarnia” po podaniu zasilania i kontrolka miga przez kilka sekund. Jeśli miga dłużej i auto nie chce odpalić, próbuj kilka razy włożyć i wyjąć klucz, ewentualnie podłącz skaner i skasuj błędy. W niektórych autach (np. Toyota Avensis T25) zdarzają się sytuacje, że odłączenie i podłączenie aku aktywuje alarm/immo i auto wymaga procedury reaktywacji. Wtedy najszybciej u dobrego elektryka samochodowego ze skanerem.
Czy mogę kupić używany kluczyk z innego auta i go zaprogramować?
Sam transponder nieużywany – tak, da się go zakodować pod twoje auto. Klucz używany z innego identycznego modelu – zwykle też, ale wymaga wcześniejszego „wyzerowania” kodu transpondera. To robota dla warsztatu z odpowiednim sprzętem. Sam pilot zdalnego otwierania to osobna sprawa – on też wymaga sparowania z BCM. Tańsza opcja niż nowy klucz oryginalny, ale rynek oryginalnych zamienników jest spory.
Jeśli chodzi o serwis i adaptacje po wymianie akumulatora, opisałem wcześniej jak prawidłowo odłączyć i podłączyć akumulator, żeby uniknąć problemów z elektroniką. Przy okazji – jeśli twój kluczyk wymaga nowej baterii, znajdziesz opis wymiany baterii w kluczyku krok po kroku. Dla aut z systemem keyless warto też przeczytać na co uważać przy keyless go, bo specyfika ataków relay dotyczy właśnie tej technologii.
